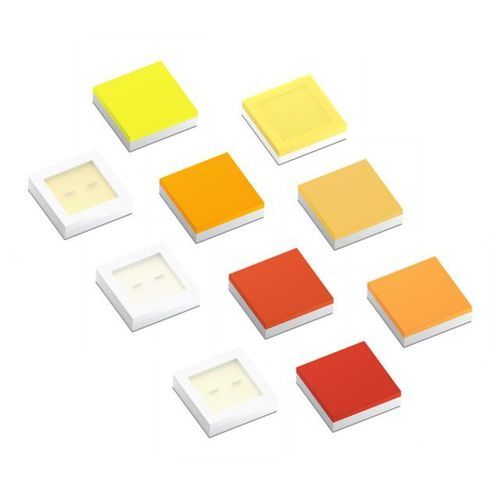

LED arancione LUXEON HL1Z & Fusion

blurossoverde

Panoramica
La famiglia LUXEON HL1Z Color Line & Fusion comprende emettitori LED CSP (Chip Scale Package) in package 1414 (1,4 mm × 1,4 mm). Progettata per applicazioni con emettitore singolo e cluster multicolore compatti, la serie offre colori diretti saturi, colori convertiti da fosforo e varianti Fusion tarate per la taratura del bianco e sorgenti direzionali a fascio stretto tra 1.800 K e 6.500 K.

Caratteristiche e vantaggi

• Il package CSP 1414 consente progetti di cluster molto compatti e spaziatura LED ridotta per un efficace miscelamento del colore.
• Supporta alta densità di potenza (fino a 2 W per LED) per aumentare la resa in formati ridotti.
• Le varianti con fosforo garantiscono stabilità cromatica superiore con la temperatura.
• Le varianti Fusion (Red/Green/Blue) sono ottimizzate per uscite direzionali e taratura del bianco in formati compatti.
• Complementare alla serie LUXEON HL1Z bianca per soluzioni combinate multicolore/bianco.

Prestazioni prodotto (specificate a corrente di prova 350 mA, Tj = 85°C)

• PC Red — flusso luminoso tipico: 20 lm (es. parte: L1HZ-PCR1000000000)
• PC Red Orange — tipico: 35 lm (L1HZ-RNG1000000000)
• PC Amber — tipico: 119 lm (L1HZ-PCA1000000000)
• PC Green — tipico: 195 lm (L1HZ-PCG1000000000)
• Green (diretto) — dominante 520–535 nm, tipico 145 lm (L1HZ-GRN1000000000)
• Blue (diretto) — dominante 470–485 nm, tipico 57 mW radiometrico (L1HZ-BLU1000000000)
• Royal Blue — dominante 450–460 nm, tipico 610 mW radiometrico (L1HZ-RYL1000000000)
• Fusion Red — tipico: 70 (L1HZ-FCR1100000000); Fusion Green — tipico: 152 (L1HZ-FCG1100000000); Fusion Blue — tipico: 137 (L1HZ-FCB1100000000)

Note aggiuntive sul prodotto

• Il package CSP 1414 (1,4 mm × 1,4 mm) abilita una superficie emittente minima (LES) per angoli di fascio ridotti e spot direzionali compatti.
• Le varianti Fusion sono specificamente tarate per elevata direttività e taratura del bianco in cluster compatti.
• Sono pubblicati grafici SPD tipici e dati spettrali normalizzati per colori diretti, colori PC e varianti Fusion (condizioni di prova/applicazione: 350 mA, Tj = 85°C).

Specifiche

• Manufacturer / Brand: Lumileds
• Product family: LUXEON HL1Z Color Line & Fusion
• Tipo di package: CSP (Chip Scale Package), 1414 (1,4 mm × 1,4 mm)
• Condizioni di prova: 350 mA, Tj = 85°C
• Potenza elettrica massima per LED: fino a 2 W
• Varianti disponibili: PC Red, PC Red Orange, PC Amber, PC Green, Green, Blue, Royal Blue, Fusion Red, Fusion Green, Fusion Blue
• Applicazioni previste: emettitori singoli, cluster multicolore compatti, sorgenti regolabili in bianco (1.800 K–6.500 K), spot direzionali a fascio stretto, array di illuminazione multicolore
• Esempi di codici prodotto: serie L1HZ‑… (es. L1HZ-PCR1000000000 per PC Red)
