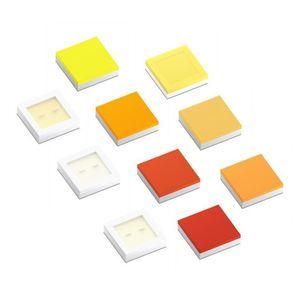

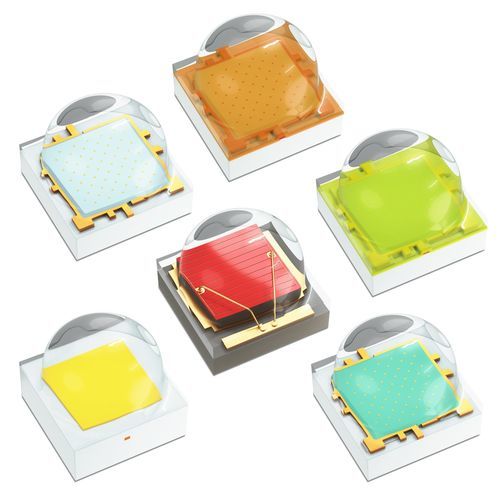

LED arancione LUXEON C ES

blurossoverde

Panoramica
La LUXEON C ES Color Line è progettata per grandi matrici LED posizionate sotto una singola ottica. Il die di maggiori dimensioni in un package compatto riduce l'area totale della matrice consentendo al contempo un posizionamento ottimizzato dei LED e un'elevata emissione luminosa. Il pad a tre strisce supporta instradamenti elettronici complessi e connessioni termiche migliorate. Applicazioni tipiche: illuminazione per entertainment, illuminazione architettonica e EVL dove sono richieste elevate prestazioni da array clusterizzati.

Caratteristiche e vantaggi

• Ottimizzata per il mixaggio in array multicolore con spaziatura LED minima per un posizionamento ad alta densità
• Footprint a tre strisce che consente instradamento flessibile e elettrodi più corti per mantenere i LED il più vicini possibile
• Die di grandi dimensioni in un piccolo package che fornisce alto flusso, bassa Vf e ridotta Pthermal
• Elevata capacità di corrente di pilotaggio per massimizzare l'output e minimizzare il numero di LED
• Grande pad termico per supportare correnti elevate e la creazione di cluster LED ravvicinati
• Package comprovato e robusto per un funzionamento affidabile

Prestazioni prodotto — Colori (corrente di prova specificata 1000 mA, Tj = 85°C)
Deep Red — Dominante/Picco 655 — 675 nm — 935 lm (Min) — 1100 lm (Tipico) — L1C2-DRD1000000000
Red — Dominante/Picco 624 — 634 nm — 106 lm (Min) — 125 lm (Tipico) — L1C2-RED1000000000
PC Amber — — — 264 lm (Min) — 310 lm (Tipico) — L1C2-PCA1000000000
Mint — — — 391 lm (Min) — 460 lm (Tipico) — L1C2-MNT1000000000
Lime — — — 425 lm (Min) — 500 lm (Tipico) — L1C2-LME1000000000
Green — Dominante/Picco 520 — 540 nm — 298 lm (Min) — 350 lm (Tipico) — L1C2-GRN1000000000
Cyan — Dominante/Picco 490 — 510 nm — 204 lm (Min) — 240 lm (Tipico) — L1C2-CYN1000000000
Blue — Dominante/Picco 465 — 485 nm — 94 lm (Min) — 110 lm (Tipico) — L1C2-BLU1000000000
Royal Blue — Dominante/Picco 440 — 460 nm — 1275 mW (Min radiometrico) — 1500 mW (Tipico radiometrico) — L1C2-RYL1000000000

Prestazioni prodotto — Bianco (corrente specificata 1000 mA, Tj = 85°C)
Bianco — 5700K — 70 CRI — 325 lm (Min) — 385 lm (Tipico) — 131 lm/W — L1C2-5770000000000
Bianco — 2700K — 80 CRI — 270 lm (Min) — 320 lm (Tipico) — 108 lm/W — L1C2-2780000000000
Bianco — 3000K — 80 CRI — 285 lm (Min) — 335 lm (Tipico) — 114 lm/W — L1C2-3080000000000
Bianco — 4000K — 80 CRI — 305 lm (Min) — 360 lm (Tipico) — 122 lm/W — L1C2-4080000000000
Bianco — 5700K — 80 CRI — 305 lm (Min) — 360 lm (Tipico) — 122 lm/W — L1C2-5780000000000

Informazioni spettrali tipiche
Sono fornite curve SPD normalizzate tipiche per colori diretti e colori convertiti da fosforo (misurate a 1000 mA, Tj = 85°C).

Applicazioni

• Grandi array LED multicolore sotto singole ottiche
• Illuminazione per entertainment
• Illuminazione architettonica
• Illuminazione variabile esterna (EVL) e altri array clusterizzati ad alta emissione

Specifiche tecniche

• Serie: LUXEON C ES Color Line
• Condizioni di prova: 1000 mA, temperatura di giunzione Tj = 85°C
• Package: package compatto con die più grande e grande pad termico; footprint a tre strisce per routing complesso
• Elevata capacità di corrente di pilotaggio per massimizzare l'output minimizzando il numero di LED
• Posizionamento close-packed dei LED reso possibile dal package compatto e dal design termico
• Colori disponibili: diretti e convertiti da fosforo — Deep Red, Red, PC Amber, Mint, Lime, Green, Cyan, Blue, Royal Blue e CCT bianchi (2700K, 3000K, 4000K, 5700K)
• Numeri di parte rappresentativi: L1C2-DRD1000000000, L1C2-RED1000000000, L1C2-PCA1000000000, L1C2-MNT1000000000, L1C2-LME1000000000, L1C2-GRN1000000000, L1C2-CYN1000000000, L1C2-BLU1000000000, L1C2-RYL1000000000, L1C2-2780000000000, L1C2-5770000000000
• Documentazione disponibile: product brief, application brief e scheda tecnica
