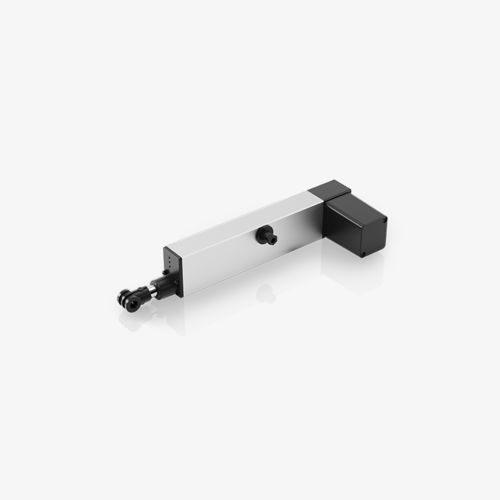

Attuatore elettrico BGR 015

linearein profilato di alluminioin alluminio anodizzato

Panoramica
L'attuatore lineare BGR 015 è un azionamento configurabile e compatto adatto a una vasta gamma di applicazioni industriali. Corsa regolabile in continuo fino a 300 mm, diverse lunghezze di installazione e velocità di regolazione fino a 100 mm/s ne facilitano l'integrazione in spazi ridotti.

Vantaggi

• Compatto: progettato per installazioni con spazio limitato.
• Veloce: velocità di regolazione fino a 100 mm/s.
• Preciso: ripetibilità < 1 mm.
• Robusto: involucro resistente con grado di protezione IP54 (statico).
• Senza manutenzione: attuatori di alta qualità che non richiedono manutenzione regolare.
• Sicuro: fine corsa affidabili e protezione contro sovracorrente.

Configurazioni standard (dati chiave)
Forza: max. 1000 N
Velocità: max. 100 mm/s
Corsa: min. 15 mm – max. 300 mm (regolabile in continuo)
Dimensione di installazione (A): corsa + 144 mm (fissa) / corsa + 184 mm (regolabile)
Ciclo di lavoro: 10%
Feedback di posizione: opzionale
Tensione di alimentazione: 12 VDC o 24 VDC
Finecorsa integrato: sì
Segnale di fine corsa: opzionale
Grado di protezione: IP54 (statico)
Autobloccante: fino al carico nominale
Temperatura di stoccaggio: -20 °C a +60 °C

Componenti / Materiali

• Terminale stelo: POM, foro 10,1 mm
• Terminale lato alloggiamento: POM, foro 10,1 mm
• Tubo di sollevamento: acciaio inossidabile
• Involucro: POM e profilo in alluminio anodizzato
• Collegamento: cavo (lunghezza standard 1,5 m)

Opzioni e configurazione

• Fissaggi e adattatori selezionabili.
• Corse speciali configurabili in fabbrica o dal cliente.
• Diverse versioni di trasmissione per combinare forza e velocità.
• Feedback di posizione: fine corsa potential-free o potential-bound, potenziometro ad alta precisione.
• Lunghezza del cavo e connettore personalizzabili.

Controllo, monitoraggio e segnali
Controllo: inversione di polarità della tensione.
Opzioni di feedback: fine corsa potential-bound, fine corsa potential-free, potenziometro.
Monitoraggio: limitazione di corrente per protezione da sovraccarichi.

Applicazioni tipiche

• Industria e logistica: sportelli di ventilazione, finestre, movimento di alette e coperchi.
• Mobile e off-highway: regolazione dell'aria fresca, controllo dell'ombreggiatura, apertura/chiusura dei vani portaoggetti.
• Tecnologia marina: regolazione di ventilazione e ombreggiatura, apertura/chiusura dei vani di stivaggio.

Benefici per il cliente

• Design compatto per installazioni in spazi ridotti
• Involucro robusto con grado IP54
• Corsa regolabile in continuo fino a 300 mm
• Integrazione semplice e opzioni di feedback configurabili
• Velocità di regolazione fino a 100 mm/s

Specifiche tecniche

• Modello: BGR 015
• Forza massima: 1000 N
• Velocità massima: 100 mm/s
• Intervallo corsa: 15 mm – 300 mm (regolabile in continuo)
• Dimensione di installazione (A): corsa + 144 mm (fissa) / corsa + 184 mm (regolabile)
• Ciclo di lavoro: 10%
• Tensione di alimentazione: 12 VDC o 24 VDC
• Finecorsa integrato: sì
• Segnale fine corsa: opzionale
• Grado di protezione: IP54 (statico)
• Autobloccante: fino al carico nominale
• Temperatura di stoccaggio: -20 °C a +60 °C
• Lunghezza cavo: 1,5 m (standard)
• Materiali: tubo di sollevamento acciaio inox; terminali POM; involucro profilo in alluminio anodizzato
• Feedback posizione: opzionale (potential-bound, potential-free, potenziometro)
• Monitoraggio: limitazione di corrente
