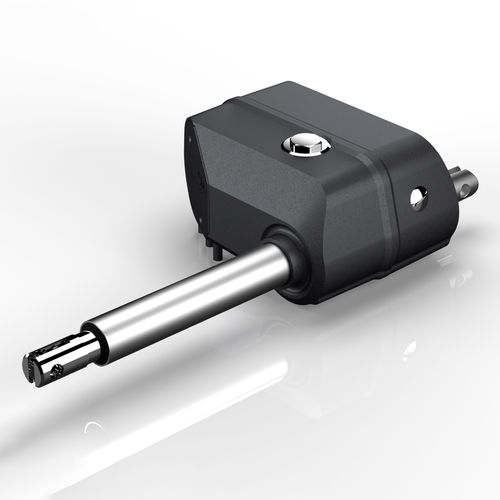

Attuatore elettrico LD600

elettromeccanicolinearea doppio effetto

Panoramica
L'attuatore lineare LD600 è un attuatore elettromeccanico progettato per applicazioni industriali interne ed esterne. Fornisce fino a 6.000 N in spinta e 4.000 N in trazione, con una corsa massima di 600 mm. Le posizioni finali sono regolabili in modo continuo in sede tramite un'unità di regolazione meccanica brevettata per una messa in servizio semplificata.

Costruzione e protezione
Involucro in alluminio pressofuso, tubo in profilo di alluminio anodizzato e tubo di sollevamento in acciaio inox assicurano elevata resistenza alla corrosione. Grado di protezione IP69K (statico), idoneo per ambienti gravosi e lavaggi ad alta pressione o a vapore.

Controllo e opzioni
Fine corsa integrati e regolabili per un posizionamento preciso. Collegamenti di polarità semplici per facilitare l'installazione. Opzioni: feedback di posizione (potenziometro), segnale di fine corsa, lunghezze cavo 1,5 m / 3 m / 5 m, azionamento manuale di emergenza, corse speciali e dimensioni di montaggio speciali (regolabili in fabbrica o dal cliente). Disponibile per alimentazione 12 VDC o 24 VDC.

Prestazioni
Forza max.: 6.000 N spinta / 4.000 N trazione; velocità max.: 19 mm/s; ciclo operativo: 10% / 20 min; dimensione di montaggio (B): corsa + 200 mm (min. 300 mm).

Applicazioni tipiche

• Macchine agricole: regolazione larghezze di taglio, movimento bracci irroratori
• Mobile e off-highway: dosaggio su spargiconcime, regolazione spazzole
• Industria e logistica: apertura/chiusura coperchi, regolazione formato macchine, dosaggio
• Tecnologia marina: regolazione posizione seduta, apertura/chiusura boccaporti, tetti regolabili, sollevamento/abbassamento piattaforme da bagno

Vantaggi per il cliente

• Unità di controllo integrata per installazione semplificata
• Ingombri di installazione compatti
• Grado di protezione IP69K per ambienti gravosi
• Adatto per impieghi interni ed esterni
• Corsa infinitamente variabile per integrazione flessibile

Specifiche tecniche

• Forza: max. 6.000 N spinta / 4.000 N trazione
• Velocità: max. 19 mm/s
• Lunghezza corsa: max. 600 mm
• Dimensione di installazione (B): corsa + 200 mm (min. 300 mm)
• Ciclo di lavoro: 10% / 20 min
• Feedback di posizione: opzionale (potenziometro)
• Alimentazione: 12 VDC o 24 VDC
• Finecorsa integrati: sì (regolabili)
• Segnale di fine corsa: opzionale
• Grado di protezione: IP69K (statico)
• Temperatura di stoccaggio: -40 °C a +80 °C
• Estremità stelo: acciaio inox, foro 10,1 mm
• Estremità cassa: alluminio pressofuso, foro 10,1 mm
• Materiale tubo di sollevamento: acciaio inox
• Materiale involucro: alluminio pressofuso
• Colore involucro: simile a RAL 9005 (nero)
• Connessione: cavo (estremità libera) con spina (lato azionamento)
• Lunghezze cavo disponibili: 1,5 m, 3 m, 5 m
• Opzioni: corse speciali, dimensioni di montaggio speciali, azionamento di emergenza
