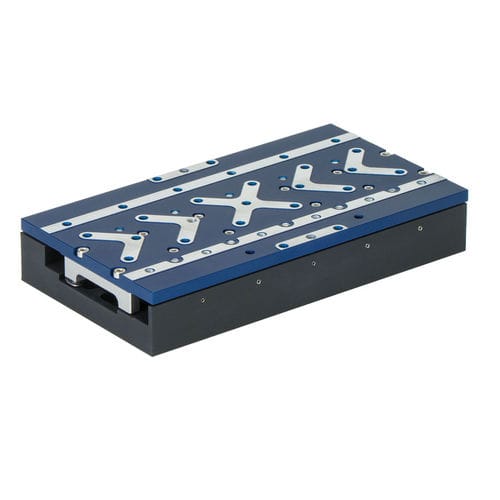

Piastra di posizionamento lineare V-508 series

con motore linearea rulli incrociatidi precisione

Movimento lineare incrementale minimo a 1 nm Opzioni di encoder di posizione ad alta precisione: Misura incrementale e assoluta Dimensioni compatte: sezione trasversale di 80 mm × 25 mm Guide a rulli incrociati per un'elevata capacità di carico e alte prestazioni geometriche Scelta di motori lineari trifase con nucleo in ferro e senza nucleo in ferro Stadio di traslazione lineare compatto con motore lineare e design a bassissimo profilo La famiglia di stadi a motore lineare ad alta precisione V-508 offre velocità e precisione elevate in un pacchetto molto compatto e a basso profilo. Questi stadi di nanoposizionamento motorizzati ad anello chiuso sono particolarmente adatti per le applicazioni di automazione industriale ad alta dinamica, basate su un concetto progettato all'insegna dell'affidabilità: cuscinetti ad alte prestazioni, motori lineari a zero attrito, sensori di posizione ottici senza contatto e un corpo ottimizzato FEA (analisi degli elementi finiti) per garantire rigidità e stabilità termica. Motori lineari ad azionamento diretto senza attrito - Altissima risoluzione Azionati da motori lineari trifase senza attrito sviluppati internamente e controllati da encoder lineari a misurazione diretta, gli stadi di traslazione lineare della serie V-508 sono in grado di fornire un movimento lineare ad alta risoluzione con incrementi minimi fino a 1 nanometro, per le varianti più performanti. Encoder a misurazione diretta con sensibilità inferiore al nanometro È possibile scegliere tra encoder incrementali a basso costo, encoder interferometrici di classe metrologica PIOne ed encoder di misura assoluti (non è necessaria la referenziazione all'accensione). La posizione lineare dello stadio viene misurata direttamente sulla piattaforma mobile rispetto alla base fissa, senza contatto (metrologia diretta), gioco e gioco meccanico,
