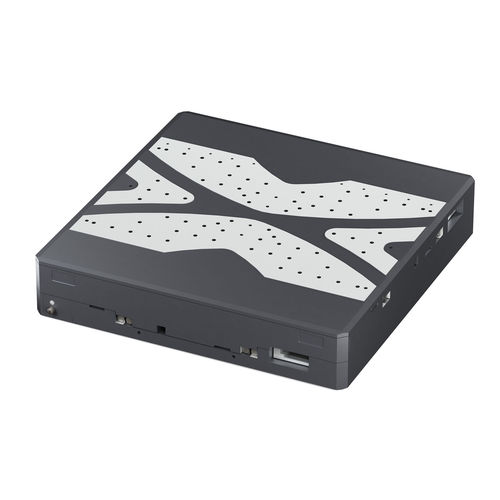

Piastra di posizionamento XY V-741

a motore2 assidi precisione

Ripetibilità unidirezionale fino a 0,1 µm Motore lineare trifase senza ferro Velocità fino a 200 mm/s Encoder lineare incrementale con risoluzione di 1 nm Guide a rulli incrociati Motori lineari I motori lineari sono azionamenti diretti elettromagnetici. Non necessitano di componenti meccanici nella trasmissione e trasferiscono la forza motrice direttamente e senza attrito alla piattaforma di movimento. Questi azionamenti raggiungono velocità e accelerazioni elevate. I motori senza ferro sono particolarmente adatti per i compiti di posizionamento che richiedono la massima precisione, perché non vi è alcuna interazione indesiderata con i magneti permanenti. Ciò consente un funzionamento regolare anche alle velocità più basse e, allo stesso tempo, non ci sono vibrazioni alle alte velocità. La non linearità del comportamento di controllo è evitata e qualsiasi posizione può essere controllata facilmente. La forza di azionamento può essere impostata liberamente. Guida a rulli incrociati Nelle guide a rulli incrociati, il contatto puntiforme delle sfere nelle guide a sfere è sostituito dal contatto lineare dei rulli temprati. Di conseguenza, sono molto più rigide e necessitano di un precarico minore, il che riduce l'attrito e consente un funzionamento più fluido. Le guide a rulli incrociati si distinguono anche per l'elevata precisione di guida e la capacità di carico. Le gabbie di rotolamento guidate dalla forza impediscono lo scorrimento della gabbia. Misurazione della posizione altamente precisa con encoder lineare incrementale I sistemi di misura lineari ottici senza contatto misurano la posizione direttamente sulla piattaforma con la massima precisione. La non linearità, il gioco meccanico o la deformazione elastica non hanno alcuna influenza sulla misura. Campi di applicazione Industria medica. Taglio laser. Scansione. Biotecnologia. Tecnologia di misura. AOI (Automatic Optical Inspection). Iscrizione laser.
