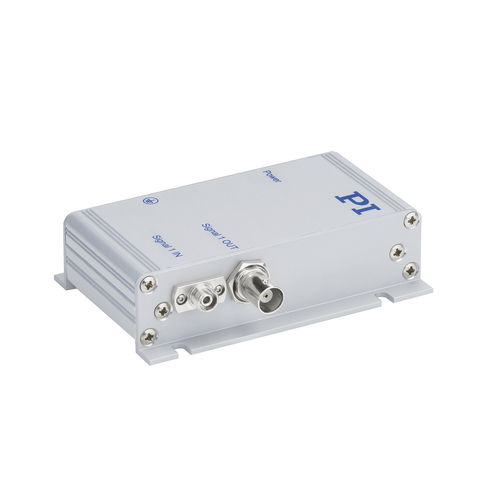

Fotometro ad altissima risoluzione F-712.IRP series

per allineamento di fibra otticadi processoda banco

Per la misurazione della potenza ottica nelle operazioni di allineamento - Elevata gamma dinamica - Gamma di lunghezze d'onda da 600 a 1700 nm - Campo di ingresso da 230 pW a 1,3 mW a 1550 nm - Uscita logaritmica - Larghezza di banda del segnale di 6 kHz - Accessori per applicazioni di allineamento ottico Descrizione del prodotto Questo fotometro rileva un segnale ottico in ingresso e lo converte in un segnale di tensione logaritmico di precisione ad alta risoluzione. Il misuratore di potenza ottica viene utilizzato per trovare rapidamente l'intensità ottica massima quando è integrato in sistemi di allineamento ottico FMPA completamente automatici. La scala logaritmica del segnale di uscita è particolarmente vantaggiosa per le scansioni veloci, poiché l'intensità del segnale può fluttuare di diversi ordini di grandezza in pochi millisecondi. L'ampia gamma di lunghezze d'onda del fotometro consente di lavorare sia nel campo del visibile che in quello dell'infrarosso senza necessità di commutazione. Il design dell'interfaccia di ingresso ottico è tale che il posizionamento della fibra ottica nel connettore non influisce sulla misurazione del segnale ottico. Applicazioni Sondaggio di wafer, confezionamento. Accessori per sistemi di allineamento FMPA in tutte le applicazioni che non richiedono la misurazione del valore assoluto della potenza ottica. Varianti - Un modulo a due canali integra il controllore E-712 nei sistemi di allineamento F-712. L'alimentazione è fornita dal modulo E-711.IA4. La fornitura comprende un cavo di 0,4 m per il collegamento a un'uscita dell'E-711.IA4. - Un dispositivo monocanale da banco con bassi requisiti di potenza può essere alimentato tramite un adattatore di alimentazione USB standard (l'adattatore di alimentazione non è in dotazione).
