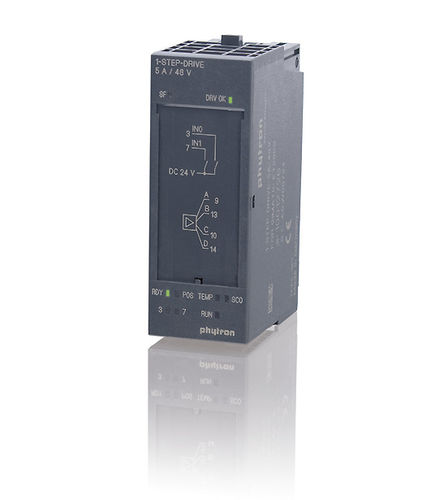

Controllore motore DC 1-STEP-DRIVE

passo-passodigitaleintegrato

Driver per motori passo-passo con stadio di potenza integrato per SIMATIC ET 200®S in collaborazione con SIEMENS Controllo e azionamento di motori passo-passo all'interno di un sistema PLC modulare: La tecnologia 1-STEP-DRIVE garantisce un'elevata precisione di regolazione della corrente e consente un posizionamento fine fino a 1/512 step con un errore assoluto e non cumulativo di circa 0,0015° (circa 102.400 posizioni per giro (0,0035°/step) con un motore a 200 step) Dettagli tecnici - Controllore per motori passo-passo con stadio di potenza integrato per SIMATIC ET 200®S - Il modulo 1-STEP-DRIVE-5A-48V ha completato con successo il test di conformità del sistema eseguito da SIEMENS. - Adatto per il controllo bipolare di motori passo-passo a 2 fasi con cablaggio a 4, (6) o 8 conduttori - 5 APEAK Corrente di fase con incrementi regolabili di 20 mA - Alimentazione da 24 a 48 VDC - fino a 1/512 micropassi - Risoluzione fisica: circa 102.400 posizioni per giro (0,0035°/passo). Per il microposizionamento si deve considerare un encoder con contatore. - Frequenza massima dei passi: 510.000 passi/sec - Frequenza chopper selezionabile: 18, 20, 22 o 25 kHz 7 2 ingressi digitali per interruttori di limite e di riferimento - LED di diagnostica (sovracorrente, sovratemperatura, istruzione di guida o motore in funzione, ecc.) - Modalità del controllore: posizionamento relativo e assoluto, modalità rivoluzione, spostamento verso un punto di riferimento, ecc. - Parametrizzazione e diagnostica del controllore online - Programmazione tramite STEP®7, TIA Portal® (da V12 a V14) - Temperatura di funzionamento: da 0 a +60 °C - A prova di cortocircuito, con protezione da sovraccarico - Approvazione: CE - In dotazione: CD-ROM comprensivo di file di configurazione (HSP), esempio di applicazione e manuale (pdf)
