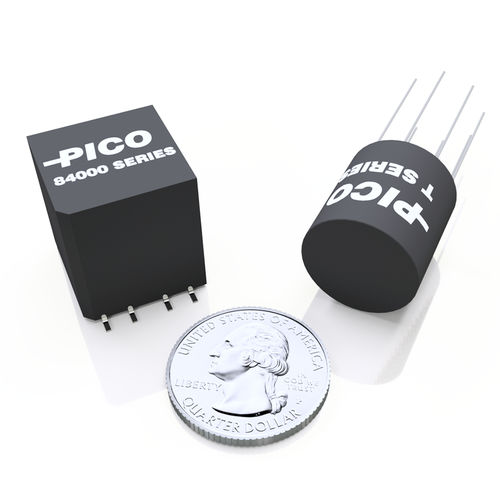

Le unità a montaggio superficiale PICO utilizzano materiali e metodi in grado di resistere alle temperature estreme della fase vapore, dell'I.R. e di altre procedure di rifusione senza degradare le caratteristiche elettriche o meccaniche.
Specifiche tecniche
MIL-PRF-27: Tutte le unità sono prodotte secondo MIL-PRF-27, grado 5, classe S.
RISPOSTA DI FREQUENZA: ± 3db, 20 Hz-25 KHz a 1,0 Milliwatt.
DISTORSIONE MASSIMA: 5% con livello di potenza nominale a 1 KHz e 300 Hz. 10% di distorsione a 20 Hz.
RESISTENZA DIELETTRICA: tutte le unità sono state testate a 200 V RMS.
RESISTENZA DI ISOLAMENTO: superiore a 10.000 megaohm a 300 V CC.
PESO: 28 grammi
TEMPERATURA DI FUNZIONAMENTO: da -55º C a +130º C
TERMINALI: Saldabilità secondo MIL-STD-202, Metodo 208.
SHOCK TERMICO: 25 cicli, Metodo 107, MIL-STD-202, Condizione di prova da -55º C a +130º C.
LIVELLO DI SENSIBILITÀ ALL'UMIDITÀ: MSL3
Caratteristiche
Estrema resistenza agli shock termici.
Dimensioni ultra miniaturizzate.
PICO è una fonte approvata QPL (MIL-PRF-27).
Sono disponibili schermature magnetiche.
È possibile aggiungere schermature elettrostatiche.
Varietà di design standard disponibili.
Gli avvolgimenti primari e secondari possono essere utilizzati sia in ingresso che in uscita.
Ogni unità di questo catalogo può essere realizzata con una garanzia di 300 cicli termici utilizzando la speciale struttura SR di PICO. Contattare la fabbrica per i dettagli.
---
