Trasformatore audio N, K, 77000 & CSN Seriesdi isolamentoincapsulatodi protezione
Aggiungi ai preferiti
Confronta con altri prodotti
Vuoi acquistare direttamente?
Vai sul nostro Shop.
Caratteristiche
- Funzione
- di isolamento
- Struttura
- incapsulato
- Applicazioni
- di protezione, per applicazioni ferroviarie, di telecomunicazione, per PCB, audio
- Specifiche elettriche
- monofase, a bassa tensione, a media tensione, ad alta frequenza
- Montaggio
- ad inserimento, non incassato, SMD, a innesto
- Normativa
- RoHS, ANSI, TUV, MIL-STD
- Altre caratteristiche
- a impregnazione sottovuoto, di sicurezza, di comando, compatto, in resina epossidica, AC, con doppio secondario, con isolamento, ad alta impedenza, resistente alle fiamme, a isolamento galvanico, di basse frequenze
- Potenza elettrica
Min.: 0,11 W
Max.: 1 W
- Tensione primaria
Min.: 3,5 V
Max.: 100 V
- Tensione secondaria
Min.: 2,8 V
Max.: 100 V
- Corrente primaria
Min.: 10 mA
Max.: 760 mA
- Corrente secondaria
Min.: 10 mA
Max.: 1.000 mA
- Frequenza
Min.: 150 Hz
Max.: 75.000 Hz
Descrizione

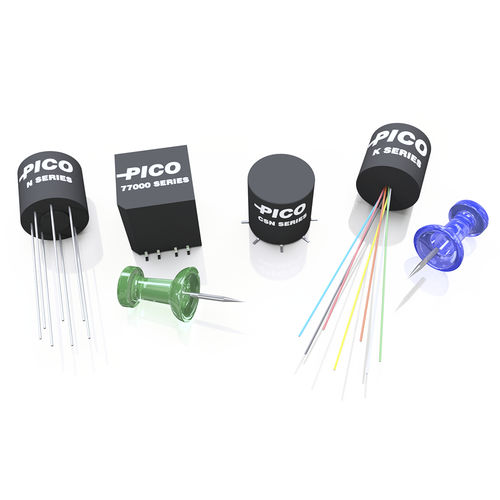

Le serie N & K e 77000 & CSN sono trasformatori ultraminiaturizzati in un contenitore incapsulato con layout di progettazione a foro passante o a montaggio superficiale. Possono operare in un ampio intervallo di temperature, da -55°C a +130°C. I nostri materiali e metodi proprietari consentono di raggiungere temperature estreme in fase di vapore, IR o altre procedure di rifusione senza compromettere l'elevata affidabilità della forma fisica e delle prestazioni elettriche.
Caratteristiche
Estrema resistenza agli impatti, agli urti e alle vibrazioni
Prodotti secondo MIL-PRF-27, Classe S, Grado 5
Alta affidabilità per applicazioni spaziali e mission critical
Dimensioni ultra miniaturizzate e design minimalista
Layout di progettazione a innesto diretto, cavi isolati, SMT quadrato o SMT rotondo
Disponibili con schermatura magnetica e/o elettrostatica
Alcune parti sono approvate QPL
Opzioni
Criteri di screening e qualificazione secondo gli standard di volo
Capacità di resistere a shock termici fino a 300 cicli
Strati aggiuntivi di schermatura magnetica
Completamente conforme alla normativa RoHS o con esenzione 7(a)
Modifiche al design meccanico e alle caratteristiche elettriche
Nuovo design e parametri personalizzati
---
