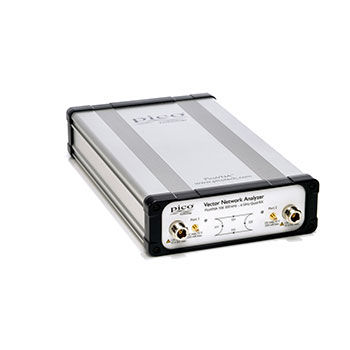

Analizzatore di rete vettoriale PicoVNA Series

di trasmittanzadi indice di rifrazioneportatile

- Modelli a 6 GHz e 8,5 GHz - Funzionamento da 300 kHz a 6 o 8,5 GHz - Alta velocità, fino a 5500 parametri S a doppia porta al secondo - > 10 000 S11 + S21 al secondo - Architettura Quad RX a quattro ricevitori per la massima precisione - Gamma dinamica fino a 124 dB con larghezza di banda di 10 Hz - 0,005 dB di rumore di traccia RMS a una larghezza di banda massima di 140 kHz - Pacchetto leggero e di piccolo ingombro a metà rack - Offset e de-embedding del piano di riferimento - Trasformazioni nel dominio del tempo e dell'impedenza delle porte - Fino a 4 tracce live + 4 tracce di memoria su due canali di visualizzazione dell'asse y - Salvataggio del trigger per la profilazione dei dispositivi ad alta velocità (PicoVNA 108) - Misure di mixer a doppia frequenza con correzione VSWR (PicoVNA 108) - Misuratore di fase, P1dB, da AM a PM e generatore di segnale autonomo - Standard di calibrazione SOLT maschio e femmina e E-Cal automatizzati - Calibrazioni guidate a 8/12 termini, SOLT, TRL e TRM, compreso l'unknown-through - Misure sicure basate su dati tracciabili per tutti gli standard di calibrazione e controllo Analisi della rete vettoriale per molti Un tempo dominio di una ristretta élite, le misure a microonde sono entrate nella vita di scienziati, educatori, geometri, ispettori, ingegneri e tecnici. Oggi le misure a microonde devono essere semplici, portatili, accurate, economiche e facili da imparare. I PicoVNA sono nuovissimi strumenti di rete vettoriali professionali da laboratorio, progettati nel Regno Unito e controllati via USB, con prestazioni, portabilità e rapporto qualità/prezzo senza precedenti. Nonostante la loro struttura semplice, l'ingombro ridotto e il costo contenuto, gli strumenti vantano un'architettura a quattro ricevitori per ridurre al minimo gli errori non correggibili, i ritardi e l'inaffidabilità dei commutatori interni.
