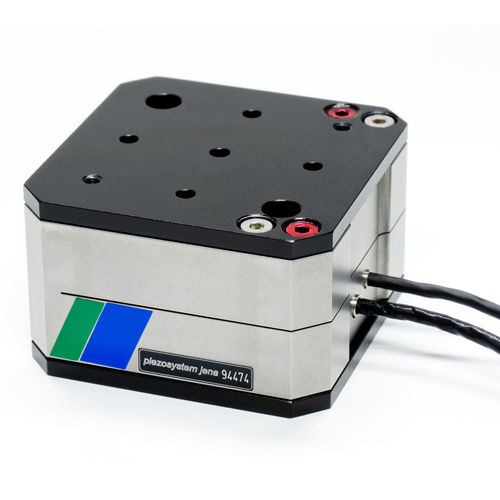

Nano-posizionatore piezoelettrico NanoX® Series

lineare1 asse2 assi

I sistemi convenzionali di nanoposizionamento piezoelettrici convenzionali utilizzano un attuatore a pila (attuatore piezoelettrico) per il movimento di un asse. Questa pila di ceramica è montata tra solidi giunti di flessione per tradurre le forze generate dalla pila. Se queste forze sono superiori al precarico interno, c'è il rischio di danneggiare l'attuatore del tipo a pila (pila piezo) Il design NanoX® di piezosystem jena risolve questo problema in modo intelligente: Il movimento lungo un asse si ottiene utilizzando due pile. Mentre un attuatore piezoelettrico si muove in una certa direzione, l'altro va nella direzione opposta e ritorna nella sua posizione originale. Il risultato è una maggiore rigidità dell'intero nanoposizionatore (stadio piezoelettrico). Un sistema di nanoposizionamento progettato in questo modo può sopportare forze più elevate e le pile hanno meno probabilità di rompersi. piezosystem jena offre una varietà di fasi utilizzando il metodo di costruzione NanoX® . Esistono sistemi di nanoposizionamento X e XY con una rigidità fino a 1,1 N/µm e un range di movimento fino a 900 µm. Gli stadi NanoX® sono ideali per la scansione laser ad alta velocità, il controllo delle vibrazioni, lo smorzamento attivo e altre applicazioni che richiedono un movimento altamente dinamico.
