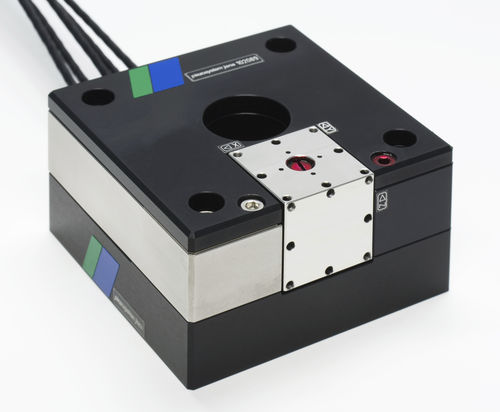

Tavola di posizionamento XY PENTOR

Zelettrica5 assi

Caratteristiche: Combinazione di un sistema di traslazione a tre assi e di un sistema di ribaltamento a due assi Foro centrale libero con diametro 17 mm Precarico integrato Traslazione di ogni asse: fino a 100 µm Inclinazione in ogni direzione: ±2 mrad Cerniere a stato solido a parallelogramma senza gioco meccanico Opzione: sistema di misura integrato I palchi ottici richiedono spesso uno spazio centrale aperto (ad esempio per la luce passante). Per queste applicazioni è stato sviluppato il sistema di traslazione e ribaltamento PENTOR con un foro centrale libero da 17 mm. Offre un movimento nelle direzioni x, y e z di 100 µm e un'inclinazione di ±2 mrad su due assi ortogonali (j,q). Le cerniere Flexure per i tre assi di traslazione garantiscono il massimo grado di parallelismo nell'intervallo di corsa di questa fase. Ogni asse ha un precarico meccanico integrato integrato, rendendo il posizionatore piezoelettrico a 5 assi PENTOR molto adatto per applicazioni dinamiche. La parte basculante è progettata per l'inclinazione plus-minus.
