Software di supervisione iModView

di interfacciadi regolazioneHMI

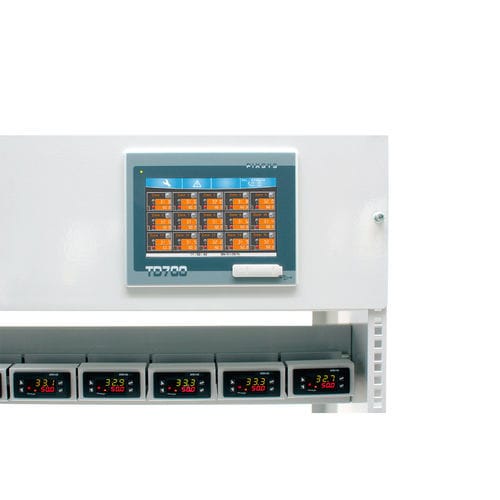

Il software iModViewCE è sviluppato per la supervisione e controllo di termoregolatori Pixsys con interfaccia RS485 ed è disponibile solo su HMI WinCE modello TD710-AD. Attraverso la connessione ModbusRTU è possibile monitorare fino ad un massimo di 30 zone. Il software permette anche di impostare istantaneamente tutti i setpoint delle zone con lo stesso valore o di controllare il singolo setpoint della zona selezionata. Una specifica funzione consente di registrare l'andamento di processi e setpoint su file .csv ed esportarli tramite chiave USB o connessione ethernet. E' possibile anche visualizzare un grafico dell'andamento di processo e setpoint per ogni singola zona. L'applicativo gestisce la traduzione dei testi in 5 lingue (Inglese, Italiano, Tedesco, Francese e Spagnolo). La comunicazione tra pannello HMI TD710 e termoregolatori avviene tramite protocollo Modbus RTU su seriale RS485 con BaudRate 19200 bit/s (default strumenti Pixsys) con formato 8,N,1.
