Software di supervisione iTrendView

di interfacciagraficoregistratore di dati

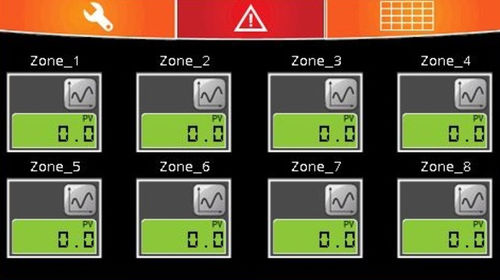

Il kit iTrendView è un sistema di registrazione dati che può memorizzare l'andamento nel tempo di 1..8 segnali analogici provenienti da differenti tipi di sonde (PT100, Termocoppie, NTC, PTC, segnali normalizzati 4..20mA/0..10V provenienti ad esempio da trasduttori di umidità, pressione, livello ecc). Il sistema è in grado di visualizzare il valore istantaneo di questi segnali e il grafico degli ultimi 10 minuti di ciascuno di questi, oltre che segnalare eventuali anomalie in essere (sonda danneggiata o staccata, modulo di acquisizione disconnesso, ecc). Una specifica funzione consente di registrare l'andamento dei processi su file .CSV, con tempo di campionamento impostabile liberamente, ed esportarli tramite chiave USB o connessione ethernet via FTP. L'applicativo è multilingua, in italiano e inglese. L'acquisizione dei segnali avviene con l'utilizzo di uno o due moduli MCM260X-5AD collegati al display touch TD410-AD attraverso la seriale RS485 con protocollo Modbus RTU. Per l'installazione del sistema sarà quindi necessario solamente alimentare i moduli di acquisizione ed il pannello operatore (24V DC) e collegarli tra loro con un cavo di comunicazione a 3 fili con schermatura.
