Convertitore di velocità IGTP-2205AT

di mediadi temperaturaripartitore

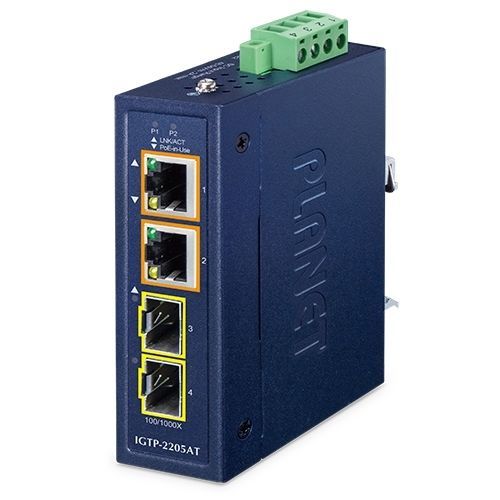

Costruito in modo robusto per ambienti difficiliPLANET IGTP-2205AT è il più piccolo Media Converter Gigabit PoE+ di livello industriale, dotato di due porte in fibra 100/1000BASE-X SFP e due porte in rame 10/100/1000BASE-T 802.3at PoE+ in un case robusto ma di dimensioni compatte con classificazione IP30. In grado di operare a temperature comprese tra -40 e 75°C, fornisce una trasmissione dati affidabile, stabile e continua a lungo raggio e può essere installata in qualsiasi ambiente difficile, senza considerare lo spazio. Offre una trasmissione veloce, stabile e affidabile di dati e potenza, allineandosi al concetto di AIoT (Artificial Intelligence of Things) e consentendo una perfetta integrazione dei sistemi intelligenti. Conforme allo standard IEEE 802.3at Power over Ethernet Plus (PoE+), l'IGTP-2205AT consente la trasmissione di dati Ethernet a velocità Gigabit e fornisce un budget di potenza totale di 60 watt con un massimo di 30 watt di potenza in uscita per porta su un cavo UTP aggiuntivo di 100 m a un PD (dispositivo alimentato) PoE 802.3af/at installato in un'area remota in cui è richiesto un input di potenza sufficiente e affidabile. Gli utenti possono aggiornare facilmente le loro reti attuali senza la necessità di configurare il software.La capacità di collegamento in fibra ottica estende la gamma di implementazione della reteLa distanza massima tra un PSE (Power Sourcing Equipment) e un PD tramite cavo UTP Ethernet è di 100 metri. Per estendere in modo flessibile la portata dell'implementazione PoE, lo slot SFP dell'IGTP-2205AT, che supporta moduli 100BASE-FX/1000BASE-X, SFP e altri, può raggiungere una distanza di trasmissione fino a 120 km o 240 km con la topologia Daisy-Chain.Doppio ingresso di alimentazione per un sistema di rete ad alta disponibilitàL'IGTP-2205AT è dotato di un solido sistema a doppio ingresso di alimentazione con tensioni diverse (48V~54V CC), incorporato nella rete di automazione del cliente per migliorare l'affidabilità e il tempo di attività del sistema. Quando l'alimentatore 1 si guasta, la funzione di failover hardware si attiva automaticamente per continuare ad alimentare l'IGTP-2205AT tramite l'alimentatore 2 senza alcuna interruzione del funzionamento.Design resistente all'ambienteL'IGTP-2205AT è stato progettato specificamente con componenti durevoli e un involucro robusto per funzionare in modo affidabile in ambienti elettricamente difficili e climaticamente impegnativi, come i piani degli impianti o gli armadietti di controllo del traffico sui marciapiedi. Con un'ampia gamma di temperature operative da -40 a 75°C, l'IGTP-2205AT è ideale per i service provider, i campus e le aree pubbliche per distribuire punti di accesso wireless PoE esterni, telecamere IP esterne o telefoni IP in qualsiasi luogo in modo semplice ed efficiente.Protezione robustaL'IGTP-2205AT fornisce una scarica a contatto di ±6KV CC e una scarica in aria di ±8KV CC per la protezione ESD Ethernet. Supporta inoltre l'immunità alle sovratensioni di ±6KV per migliorare la stabilità del prodotto e proteggere le reti degli utenti da attacchi ESD devastanti, garantendo un funzionamento ininterrotto.Flessibilità e facilità di installazione con spazi limitatiL'IGTP-2205AT, di dimensioni compatte, è stato appositamente progettato per essere installato in un ambiente ristretto, come ad esempio una struttura a parete. L'IGTP-2205AT può essere installato tramite montaggio fisso a parete o su guida DIN, rendendo l'utilizzo più flessibile e semplice in qualsiasi luogo con spazio limitato.Distribuzione PoE flessibile e facile da usare con estensione in fibra GigabitPer i luoghi in cui è difficile trovare una presa di corrente, l'IGTP-2205AT offre il modo più semplice per alimentare apparecchiature di rete come telecamere IP PTZ (Pan, Tilt & Zoom), telecamere IP speed dome, telefoni VoIP touch-screen a colori, punti di accesso LAN wireless multicanale (IEEE 802.11a/b/g/n/ac) e altri dispositivi di rete che necessitano di maggiore potenza per funzionare normalmente.Gli utenti possono installare in modo flessibile telecamere IP di sicurezza, punti di accesso wireless e altre apparecchiature di rete conformi a IEEE 802.3af/at in aree pubbliche come stazioni, autostrade, aeroporti e campus per esigenze di sorveglianza e roaming wireless.Caratteristiche principaliPorta fisica2 porte 10/100/1000BASE-T RJ45 con funzione di iniettore IEEE 802.3at PoE+Due slot SFP, che supportano ricetrasmettitori 1000BASE-X e 100BASE-FX in modalità dualePower over EthernetConforme a IEEE 802.3at PoE Plus end-span PSE2 dispositivi IEEE 802.3at/af alimentati.3at/af alimentatoSupporta alimentazione PoE fino a 30 watt per porta PoEFornisce alimentazione DC 48~54V tramite cavo Ethernet RJ45 a PD con porta EthernetRileva automaticamente le apparecchiature IEEE 802.3at/af e protegge i dispositivi da danni dovuti a un'installazione errataAlimentazione remota fino a 100mIEEE 802.3at/af compatibile con i dispositivi splitter PoECaratteristiche di livello 2Supporta l'auto-negoziazione e la modalità half/full duplex 10/100Mbps e full duplex 1000Mbps sulla porta RJ45Previene la perdita di pacchetti con la contropressione (half-duplex) e con il controllo di flusso del frame di pausa IEEE 802.3x (full-duplex).3x controllo del flusso dei frame di pausa (full-duplex)PROFINET Traffic Pass-through con QoSIndustrial Case e installazioneCustodia in metallo IP30Progetti per montaggio su guida e a parete48V~54V DC power con protezione da inversione di polaritàMorsettiera rimovibile collegabileSupporta 6000 VDC Ethernet ESD protection-40 a 75°C di temperatura operativaFree fall, shock-proof e vibration-proof for industriesSpecificationsPorta in rame: 2 porte 10/100/1000BASE-T RJ45 auto-MDI/MDI-X con funzione di iniettore PoEPorta SFP: 2 interfacce SFP 1000BASE-SX/LX/BX (compatibili con SFP 100BASE-FX)Controllo di flusso: Back pressure per la modalità half duplex, IEEE 802.3x pause frame per la modalità full duplexMaximum Frame Size: 9KLED: Sistema: P1/P2 (verde), Fibra 100/1000BASE-X: LNK/ACT (verde), TP 10/100/1000BASE-T: LNK/ACT (verde), PoE: Power-in-use (ambra)Dimensioni (L x P x A): 30 x 70 x 104 mmPeso: 260 gRequisiti di alimentazione: DC 48~54V, alimentazione ridondante con funzione di protezione dall'inversione di polarità (si consiglia >51V DC per l'uscita PoE+)Consumo di energia: Sistema acceso senza carico: DC 48V: 1,44W/4,91BTU, DC 54V: 1,62W/5,53BTU; pieno carico con PoE: DC 48V: 81,6W/278,43 BTU, DC 54V: 82,1W/280,14 BTUEInvolucro: involucro metallico IP30Installazione: Kit per guida DIN e kit per montaggio a pareteProtezione ESD: 6KV DCCavi: 10/100/1000BASE-T: 2 coppie UTP Cat. 3, 4, 5, 5e, 6 (max 100 metri), EIA/TIA-568 100-ohm STP (max 100 metri); 100BASE-FX/1000BASE-SX/LX: Multimodale: fibra ottica 50/125μm o 62,5/125μm, monomodale: fibra ottica 9/125μm Standard PoE: IEEE 802.3at Power over Ethernet PlusPoE Potenza in uscita: 48~54 V CC: 30 watt per portaTipo di alimentazione PoE: End-spanAssegnazione dei pin di alimentazione: 1/2(+), 3/6(-)Budget di potenza PoE: 60 wattConformità normativa: FCC Parte 15 Classe A, CEConformità a protocolli e standard: IEEE 802.3 Ethernet, IEEE 802.3u Fast Ethernet, IEEE 802.3ab Gigabit Ethernet, IEEE 802.3z Gigabit Ethernet su fibra ottica, IEEE 802.3x Flow Control, IEEE 802.3az Energy Efficient Ethernet (EEE), IEEE 802.3af Power over Ethernet, IEEE 802.3at Power over Ethernet PlusTest di stabilità: IEC60068-2-32 (caduta libera), IEC60068-2-27 (urti), IEC60068-2-6 (vibrazioni)Temperatura: Funzionamento: -40~75°C, Immagazzinamento: -40~85°Cumidità: Funzionamento: 5~90% (senza condensa), stoccaggio: 5~90% (non condensante)
