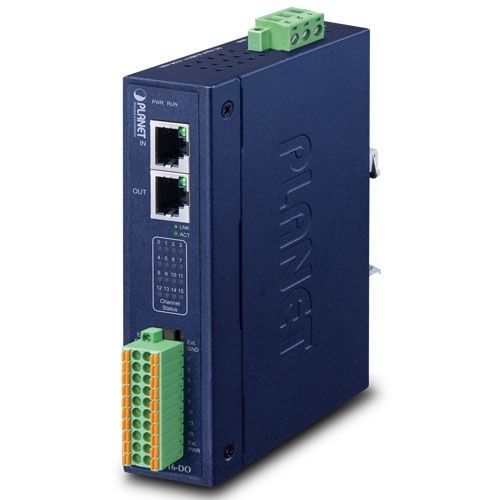

Modulo I/O digitale IECS-1116-DO

EtherCATRJ4516 canali

L'IECS-1116-DO è un modulo I/O industriale EtherCAT slave dotato di protocollo EtherCAT per le attuali applicazioni industriali distribuite. L'IECS-1116-DO offre canali di uscita digitali ad alta densità ed è protetto da un isolamento di 3750 VDC. Le dimensioni compatte e il montaggio su guida DIN semplificano l'installazione in un armadio. Le morsettiere collegabili e l'indicatore LED aiutano gli utenti a mantenere e configurare il sistema.Installazione flessibileIl modulo IECS-1116-DO è una soluzione ideale per sistemi distribuiti ad alta velocità che offre un'installazione rapida, il monitoraggio in tempo reale dello stato delle connessioni e un'ampia gamma di ingressi di alimentazione e temperature di esercizio per migliorare l'efficienza del lavoro, rendendolo adatto agli ambienti difficili. Inoltre, il modulo è dotato di 2 porte RJ45 10/100BASE-TX. Grazie alla tecnologia EtherCAT, è possibile supportare una rete con un massimo di 65.535 dispositivi senza limitazioni sul tipo di topologia utilizzata (linea, bus, albero, stella o qualsiasi altra disposizione).SincronizzazioneUno slave EtherCAT è un dispositivo elettronico che esegue sequenze cicliche di calcoli e/o attività di copia dei dati a un determinato intervallo (ciclo). Il ciclo di lavoro dello slave EtherCAT (ad esempio, nell'intervallo da pochi µs a diversi ms) può essere ricavato da diverse fonti. Il nodo EtherCAT può misurare la differenza di tempo tra il frame di partenza e quello di ritorno. Con gli orologi distribuiti, EtherCAT può realizzare un tempo di sincronizzazione preciso di <1us tra ciascun modulo slave.Sistema di alimentazione conveniente e affidabileL'IECS-1116-DO è dotato di un connettore di ingresso di alimentazione CC a 3 pin con viti per l'installazione dell'alimentatore. Grazie al design di protezione magnetica dell'alimentazione, è possibile evitare il burnout del dispositivo a causa di un cablaggio errato. Inoltre, possiede anche una fonte di alimentazione integrata con tensioni ampie (da 9 a 48 V CC) per applicazioni ad alta disponibilità in tutto il mondo.Design resistente all'ambienteCon la custodia industriale in metallo IP40, l'IECS-1116-DO offre un elevato livello di immunità contro le interferenze elettromagnetiche e le forti sovratensioni elettriche che si verificano di solito negli stabilimenti o negli armadi di controllo del traffico a bordo strada senza aria condizionata. È dotato di una struttura ventilata in cui non è necessaria una ventola di raffreddamento, rendendo così il suo funzionamento silenzioso. Essendo in grado di funzionare in un intervallo di temperatura compreso tra -40 e 75 gradi C, l'IECS-1116-DO può essere collocato in quasi tutti gli ambienti difficili.Modulo slave EtherCAT di livello industriale per l'automazione di fabbricaL'IECS-1116-DO è un modulo I/O slave EtherCAT con uscita isolata a 16 canali per applicazioni industriali distribuite. Ogni modulo è dotato di I/O ad alta densità (fino a 16 punti) e di potenti funzioni in un formato compatto. Il design su guida DIN e il cablaggio a margherita con tecnologia EtherCAT facilitano l'installazione dei moduli sul campo. Inoltre, l'IECS-1116-DO è in grado di fornire un'ampia varietà di combinazioni di I/O con l'IECS-1116-DI. Grazie al file ESI standard, gli utenti possono sempre trovare i moduli I/O adatti alle loro applicazioni ad alta velocità basate su EtherCAT.16 uscite digitali isolate integrate2 interfacce bus RJ45Indicatori LED per lo stato degli ingressiConnettore a morsettiera rimovibileAmpio intervallo di tensione di ingresso 9 ~ 48 V CC ed elevata corrente di uscita (700 mA/ch)Supporta la modalità di clock distribuito EtherCAT (CC) e la modalità SyncManagerStrumento di test di conformità EtherCAT verificatoUscita digitaleCanali16Tipo di uscitaCollettore aperto (sink)Tensione di carico3,5~50VMax. Corrente di carico700 mA per canaleFotoisolamento3750 VDCComunicazione InterfacciaConnettore2 porte RJ45ProtocolloEtherCATDistanza tra le stazioniMax. 100 m (100BASE-TX)Mezzo di trasferimento datiCavo Ethernet/EtherCAT (min. cat5), schermatoAlimentazioneIntervallo di tensione in ingresso9~48V DCConsumo di energia4W max.MeccanicheDimensioni (L x P x A)32 x 87,8 x 135 mmInstallazioneMontaggio su guida DIN e a pareteMateriale della custodiaIP40 metalloAmbienteTemperatura di funzionamento-40~75 gradi CSTemperatura di stoccaggio-40~75 gradi CRumiditàelativa5~95% (senza condensa)Informazioni per l'ordine: IECS-1116-DO - Modulo I/O slave EtherCAT industriale con uscita digitale isolata a 16 canali
