Sistema di controllo di sorveglianza

di misuradi potenza

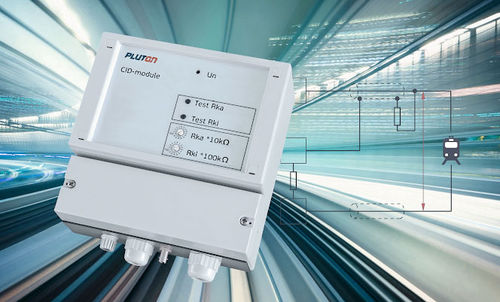

Il sistema di controllo dei cavi è un innovativo sistema di controllo complesso dei cavi elettrici basato sulle moderne soluzioni PLUTON. Il sistema di controllo dei cavi viene fornito per la misurazione dei valori di resistenza di isolamento interna ed esterna dei cavi nelle reti di trazione con tensione fino a 1000 V CC. Lo scopo dell'implementazione del sistema è quello di fornire misure di prevenzione delle situazioni di emergenza in caso di degrado delle caratteristiche dei cavi di alimentazione. Le soluzioni intelligenti PLUTON applicate al sistema di controllo dei cavi forniscono misure in tempo reale. Il principio di monitoraggio si basa sulla misurazione della tensione verso terra sullo schermo del cavo e sul confronto di questo potenziale con quello standard. La tensione standard è impostata dalle resistenze integrate nel modulo. Le resistenze di isolamento interne ed esterne del cavo sono costituite da un braccio a ponte resistivo. Il secondo braccio è costituito da resistenze integrate con valori nominali preliminari. I valori della tensione nei bracci del ponte vengono convertiti in resistenze dal modulo. Se i valori calcolati scendono al di sotto di quelli impostati, viene emesso un segnale di riduzione della resistenza di isolamento.
