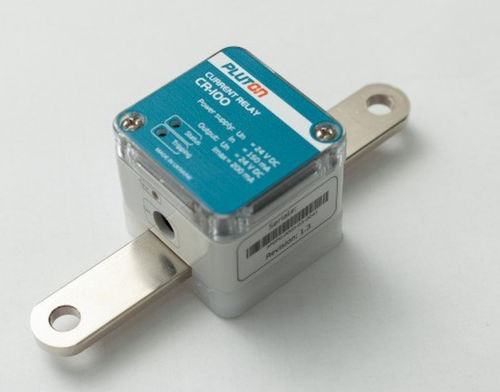

Relè di sorveglianza di corrente CR-100

di potenzadi sicurezzaDC

I relè di corrente della serie CR-100 sono previsti per l'applicazione nei sistemi di controllo automatico delle apparecchiature elettromeccaniche, negli schemi di protezione a relè e negli automatismi per l'implementazione delle protezioni di corrente (protezione dei cavi, protezione delle sbarre) nelle sottostazioni di trazione del trasporto elettrico urbano, della metropolitana e delle ferrovie. Il relè di corrente CR-100 è alimentato con corrente continua a 24 V e misura il campo magnetico attorno alla sbarra che lo attraversa. Il relè di corrente CR-100 si attiva quando il campo magnetico, e quindi la corrente che passa attraverso le sbarre, supera il valore di soglia. Il valore di soglia può essere impostato dal cliente. Il relè di corrente CR-100 può essere utilizzato per il monitoraggio sia della corrente continua con qualsiasi polarità, sia della corrente alternata. Strutturalmente il relè di corrente CR-100 rappresenta un circuito elettronico, assemblato sulla scheda stampata, che viene installato nell'alloggiamento. Il sensore di corrente, i componenti di misurazione ed elaborazione del segnale, i circuiti di uscita delle uscite digitali e i componenti di indicazione, monitoraggio e impostazione sono collocati sulla scheda stampata. L'indicazione dell'azionamento del relè si trova sul pannello frontale dell'alloggiamento. I circuiti esterni sono collegati al relè di corrente con morsetti a vite. Il relè di corrente CR-100 è prodotto e accettato in conformità ai requisiti degli standard nazionali, alla documentazione tecnica attuale e riconosciuto come pronto per il servizio. Il relè non rappresenta una minaccia per la sicurezza, la salute o la vita delle persone, ed è assolutamente sicuro per l'ambiente.
