Quadro di distribuzione per sovraccarichi

con alimentazione elettrica DCper distribuzione elettrica

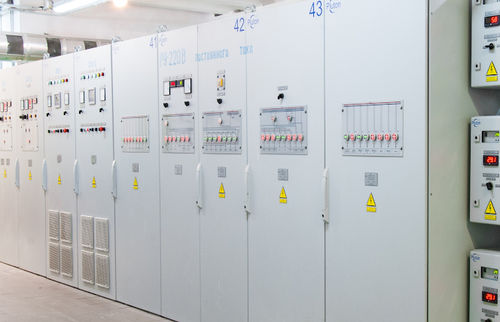

I quadri in corrente continua sono utilizzati per l'alimentazione ininterrotta di circuiti di controllo, protezione, automazione e segnalazione, dispositivi di commutazione elettromagnetici, illuminazione di emergenza, meccanismi ausiliari critici, nonché per il monitoraggio continuo dei parametri del sistema di alimentazione di stazioni e sottostazioni. Il quadro CC può essere dotato di un sistema di controllo a microprocessore, che consente di ricevere e trasmettere al sistema di controllo remoto i dati sullo stato dei dispositivi di commutazione di tutti i circuiti principali e sui parametri di rete, nonché di trasmettere i segnali dell'operatore per la chiusura e l'apertura dei dispositivi di commutazione dotati di azionamento. Le schede CC sono collegate ad alimentatori CC: caricatori, ricariche e batterie di accumulo. Le schede CC sono utilizzate per il funzionamento in reti isolate con tensione nominale fino a 230 V CC. Le schede CC sono equipaggiate in base allo schema di linea o alla scheda tecnica dei vari armadi: linea (L); batteria di accumulatori (AB) linea di ingresso (IL). I quadri CC forniscono le seguenti funzioni: immissione di energia elettrica con la tensione e il livello di potenza necessari, indipendentemente dalle condizioni della rete principale, da batterie di accumulo (di seguito AB) con ricarica da unità di carica e ricarica; distribuzione di energia elettrica alle utenze; alimentazione ininterrotta dei circuiti di alimentazione delle utenze; correnti di sovraccarico selettive e protezione dai cortocircuiti delle linee di ingresso e di uscita; duplicazione del sistema di alimentazione e distribuzione di energia con sezionamento dei bus; monitoraggio automatico continuo della tensione sulle sbarre dei quadri CC con formazione del segnale di deviazione della tensione dal valore nominale; monitoraggio automatico continuo della resistenza di isolamento della rete DC verso terra con formazione di un segnale di caduta della resistenza di isolamento al di sotto del livello accettabile
