Armadio elettrico di comando SHSN

di commutazioneautoportanteIP54

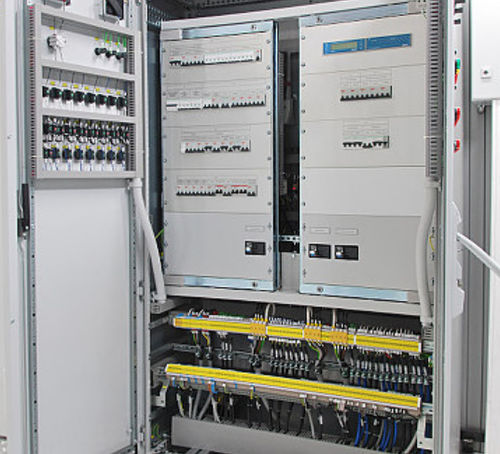

L'armadio ausiliario (di seguito SHSN) è previsto per l'alimentazione dei circuiti ausiliari delle sottostazioni di trazione del trasporto pubblico elettrico (tram, filobus). L'SHSN è un armadio di manutenzione unilaterale, con grado di protezione IP 54 secondo i requisiti delle norme IEC 529, EN 60 529. Grazie al design originale e all'uso razionale dello spazio interno, il nuovo armadio ausiliario sostituisce i tre armadi SHSN-1М, SHSN-2М, SHSN-3М della generazione precedente, utilizzati finora nella maggior parte delle sottostazioni di trazione. I controlli SHSN si dividono in due gruppi: 1° gruppo - controlli più comunemente utilizzati nella commutazione di routine, situati sulla porta dell'armadio; 2° gruppo - controlli meno utilizzati nella commutazione di routine, situati all'interno dell'armadio su due telai rotanti. I relè e i contattori, nonché le apparecchiature di protezione e automatiche, sono installati sul pannello di montaggio situato dietro i telai rotanti. Questa soluzione progettuale garantisce flessibilità e manutenibilità dell'applicazione, un'elevata efficacia di installazione e regolazione delle apparecchiature e un'elevata facilità di manutenzione. Dal punto di vista funzionale, l'SHSN consente di collegare tre ingressi: due da trasformatori ausiliari; uno dall'ingresso dell'alimentazione cittadina con tensione di 0,4kV. L'armadio è dotato di un interruttore di trasferimento automatico per il caso di perdita di alimentazione su un ingresso. I moderni e affidabili contatori digitali a quattro zone installati negli armadi, prodotti da rinomati produttori europei, misurano la potenza attiva spesa per il riscaldamento della sottostazione. Le apparecchiature di commutazione a relè di produttori leader a livello mondiale, come Schneider Electric (Francia), ABB (Germania) ecc.
