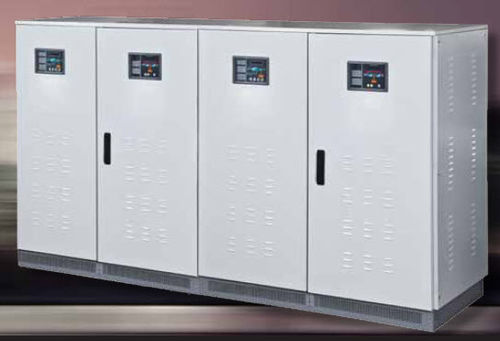

Gli UPS industriali sono considerati come sistemi di alimentazione completamente personalizzati per ambienti difficili e progettati in particolare per salvaguardare i carichi critici in applicazioni industriali dove i transitori di tensione, creati da un'alimentazione di rete degradata, possono danneggiare seriamente sia l'UPS che il carico critico.
I sistemi UPS industriali sono completamente flessibili e personalizzabili e progettati per l'installazione attiva sulla linea tra la fonte di alimentazione, la fonte di by-pass e il carico critico dove l'inverter fornisce tensione e frequenza AC regolata al carico e il raddrizzatore fornisce tensione / corrente DC regolata al carico DC in ogni momento senza interruzione.
Il processo di conversione della potenza isola il carico critico dai normali disturbi di rete e isola la rete dalle armoniche riflesse indotte dal carico che colpiscono altri carichi collegati all'alimentazione di rete in ingresso. Il raddrizzatore converte la corrente alternata in corrente continua per caricare le batterie al piombo o al nichel-cadmio; inoltre fornisce la corrente continua necessaria per la capacità nominale continua dell'inverter. I moduli semiconduttori IGBT sono usati nell'inverter PWM e la logica di controllo crea la precisa forma d'onda sinusoidale in uscita con un contenuto armonico molto basso. I moduli a semiconduttore a tiristori sono usati anche nel raddrizzatore per un funzionamento affidabile.
Il sistema è composto da raddrizzatore / caricatore, inverter, bypass statico, bypass di manutenzione, trasformatore di isolamento del raddrizzatore, trasformatore di isolamento dell'inverter, trasformatore di isolamento della linea di bypass, stabilizzatore di linea automatico, distribuzione DC, distribuzione AC, controlli e monitoraggio.
---
