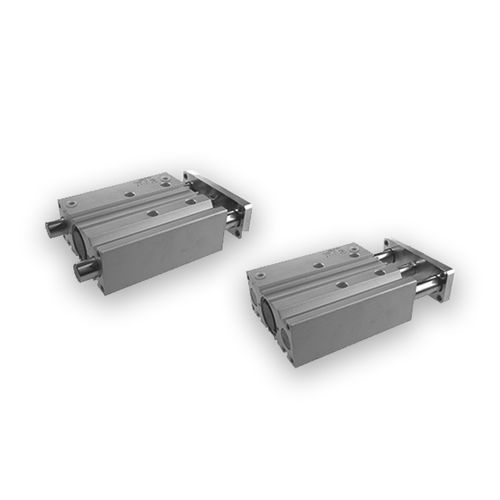

Cilindro guidato 6100-6101-6110 series

pneumaticocon astaa doppio effetto

Questa serie di cilindri pneumatici, è costruita mantenendo ingombri relativamente ridotti e possono essere utilizzati per operazioni di pressatura, avanzamento e prelievo pezzi, in tutti i settori industriali. I cilindri compatti guidati, risultano essere particolarmente indicati nella tecnica di trasporto per spinta e sollevamento di portapezzi, offrendo anche la possibile funzione di arresto ( stopper ) per corse ridotte. Si tratta di unità monopistone compatte disponibili negli alesaggi dal ø12 al ø63, con ottima flessibilità di impiego dove la caratteristica principale è il corpo unico con doppia guida integrata che fa del cilindro una vera e propria unita’ di guida. La guida delle aste è disponibile in due versioni: guida con bronzine autolubrificanti: indicate per assorbire forze trasversali rilevanti e carichi elevati (specialmente nella funzione di stopper) guida con cuscinetti a ricircolo di sfere: garantiscono grande precisione nella guida offrendo, nello stesso tempo, un movimento uniforme a basso attrito , anche nel caso di carichi disassati. I cilindri compatti guidati possono essere utilizzati in tutte quelle applicazioni dove gli spazi sono ridotti e dove si renda necessaria l’antirotazione e la capacita’ di resistere a momenti torcenti rilevanti. Il fissaggio può essere fatto su 3 lati e in 4 diversi modi a seconda dell’utilizzo dei fori filettati, di quelli passanti o delle cave apposite a “T”.
