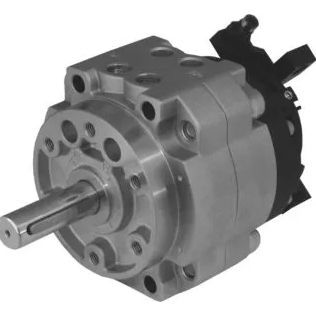

Cilindro rotante 6420 series

Gli attuatori rotanti a palmola, serie 6420, permettono la movimentazione dei carichi con rotazioni di 90°, 180° o 270°, occupando ingombri molto ridotti rispetto ad un normale attuatore rotante. La gamma prevede taglie che vanno dal Ø10 al Ø100, nelle versioni: • base. • con dispositivo per regolazione angolo di rotazione. • con supporti sensore. • con dispositivo per regolazione angolo di rotazione e supporti sensore. Gli attuatori sono costruiti in alluminio, con albero rotante in acciaio cromato e guarnizioni in NBR. Il kit per la versione magnetica permette il montaggio dei sensori in qualsiasi posizione, restando nell’ingombro dell’attuatore. Il kit per la versione con regolazione della rotazione sulle taglie dal Ø10 al Ø40 permette la regolazione completa di tutta la rotazione del cilindro, mentre, per le taglie maggiori, sul dispositivo di regolazione della rotazione sono presenti smorzatori idraulici di finecorsa regolabili nella loro posizione, che permettono la regolazione della parte finale di rotazione. Per fissare il cilindro è possibile utilizzare i fori filettati disponibili sul corpo del cilindro o quelli passanti che possono alloggiare viti a testa tonda. Sulle taglie dal Ø50 al Ø100 l’albero rotante è guidato su cuscinetti a sfere che assorbono i carichi radiali e assiali, garantendo durata e affidabilità.
