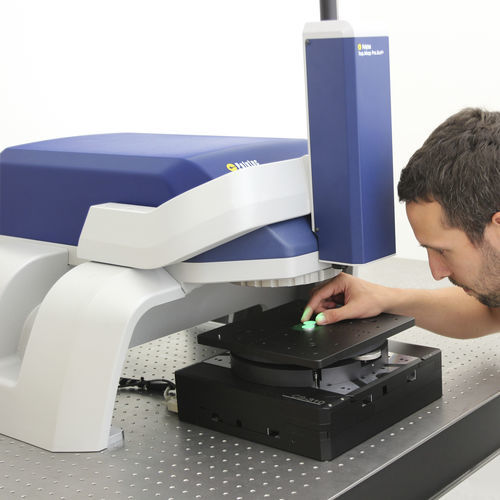

Profilometro 3D TopMap Pro.Surf+

confocale cromaticointerferometricoottico

MISURAZIONE OTTICA 3D COMBINATA DI DETTAGLI DI SUPERFICIE, PARAMETRI DI FORMA E RUGOSITÀ Il TopMap Pro.Surf+ offre soluzioni personalizzate per tutte le esigenze di caratterizzazione delle superfici, valutando i parametri di forma come la planarità, le altezze dei gradini, il parallelismo e la rugosità della superficie. La sua risoluzione spaziale e l'ottica telecentrica che raggiunge aree profonde, insieme ad una velocità di misura senza rivali, dimostrano le alte prestazioni di questo strumento di metrologia della produzione. La combinazione di un interferometro a luce bianca con la tecnologia confocale cromatica significa che nessun dettaglio viene trascurato. Due milioni di spot vengono registrati su una grande superficie di misurazione di 44 x 33 mm in pochi secondi, senza bisogno di cuciture - e la superficie può anche essere estesa a 230 x 220 mm. Con un campo di misurazione verticale di 70 mm e un'eccellente risoluzione verticale indipendentemente dalle dimensioni del campo immagine, c'è molto spazio per compiti di misurazione flessibili. L'obiettivo telecentrico raggiunge anche aree difficilmente accessibili, come i fori. La rapida acquisizione dei dati aiuta a rispettare i tempi di ciclo. Gli strumenti integrati di visione artificiale, come il riconoscimento automatico dei modelli, accelerano il controllo della qualità. Cattura diversi campioni simultaneamente con un solo scatto - senza bisogno di un fissaggio meccanico.
