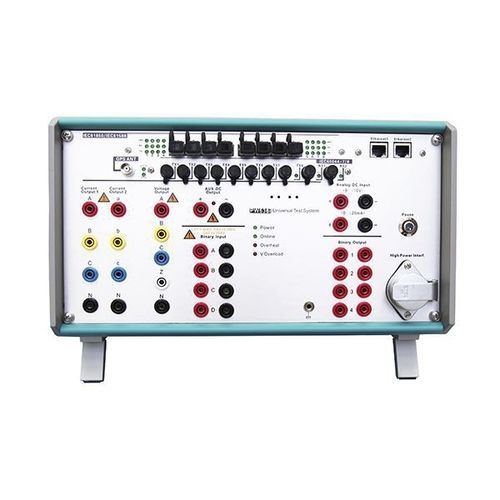

Kit di test per relè di protezione PW636i-F

elettricocontrollabile tramite PCper contatori di energia elettrica

PW636i-F (6 × 32 A, 4 × 300 V, 8 porte in fibra ottica) è la nuova generazione di set di test relè della serie PW che può essere utilizzato sia come kit di test relè convenzionale sia come strumenti di test IEC61850. PW636i-F (6 × 32 A, 4 × 300 V, 8 porte in fibra ottica) è la nuova generazione di set di test relè della serie PW che può essere utilizzato sia come kit di test relè convenzionale sia come strumenti di test IEC61850. E' dotato di 6 uscite in corrente, ogni canale uscita 32A/450VA, 4 uscite in tensione, ogni canale uscita 300V/75VA, 12 ingressi binari, 8 uscite binarie, 12 uscite di basso livello, ingressi analogici di basso livello, Aux. 0-300V, che può essere utilizzato con tutti i tipi di test dei relè convenzionali, dai relè elettromagnetici ai relè per computer a microprocessore e ai relè digitali IEC81650. Non solo dispone di uscite di corrente e tensione per tutti i tipi di test di relè convenzionali, ma dispone anche di 8 porte in fibra ottica/Ethernet commutabili per supportare i test di protezione dei relè digitali basati su IEC61850. Può inviare e ricevere SV, simulare MU per inviare SV a trasmettere la cui dispersione è migliore di ± 80 ns, ricevere SV, realizzando il test del loop automatico. Può pubblicare e sottoscrivere messaggi GOOSE, messaggi di controllo/blocco di vario tipo, simulare il messaggio anomalo (jitter, perdita di frame, punto volante, sequenza errata, anomalie dei dati, ritrasmissione di pacchetti, canale non valido, fuori fase, ecc.), ricevere e invia il messaggio IEEE1588(PTP), offre flessibilità per configurare entrambe le porte SV e GOOSE in modo indipendente e misurare la potenza della fibra ottica ricevuta.
