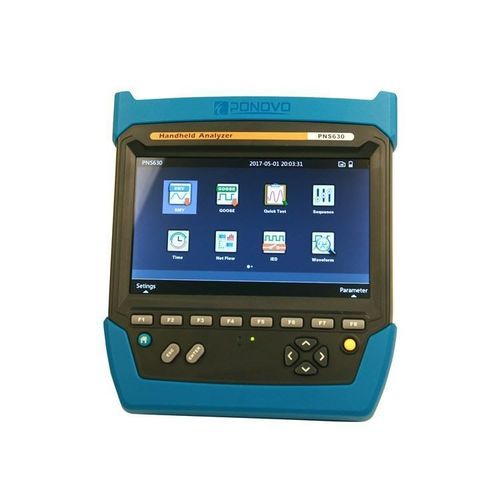

L'analizzatore di rete portatile IEC61850 PNS630 è progettato per i test e la manutenzione della messa in servizio delle sottostazioni digitali.
L'analizzatore di rete portatile IEC61850 PNS630 è progettato per i test e la manutenzione della messa in servizio delle sottostazioni digitali. È dotato di 4 coppie di porte in fibra ottica/Ethernet (flessibili), 4 coppie di porte seriali in fibra, 1 coppia di ingressi binari e 1 coppia di uscite binarie, batteria integrata per un funzionamento a lungo termine per 12 ore e tutto il programma nella scheda TF, che è molto facile aggiornare firmware e software.
È un analizzatore di rete molto comodo e portatile che con un touch screen da 10,8 pollici in modo che l'ingegnere possa portarlo solo in diversi punti della sottostazione per controllare gli IED, non è necessario prendere complicati set di test e laptop e altri accessori di test. PNS630 dispone di più di 11 moduli di test per test relè di base, diversi test MU, invio e ricezione SV/GOOSE, analisi, importazione e analisi di file SCD, ecc. PNS630 potrebbe essere utilizzato per testare altri IED nella sottostazione digitale come strumento multifunzionale, incluso l'invio e la ricezione di GOOSE, SV, aggiungere il flusso di traffico allo switch o altri IED, controllare il ritardo MU, misurare la potenza della fibra delle porte in fibra, ecc. Supporta anche la sincronizzazione dell'ora con altri IED tramite PTP/IEEE1588, codice IRIG-B, segnale PPS.
