Pacchetto di software di validazione PowerTest Int V7.0

di simulazionedi verificaper test

Panoramica
PowerTest Int V7.0 è un software universale per la prova di relè destinato alle serie di generatori di prova di nuova generazione Ponovo (esempi: serie L336EXi, PW366Ai, PNS330i). L'applicazione supporta uscite analogiche e digitali simultanee o tipi di uscita selezionabili in base alla configurazione e fornisce pagine funzionali dedicate per eseguire test di protezione, MU e conformi IEC.

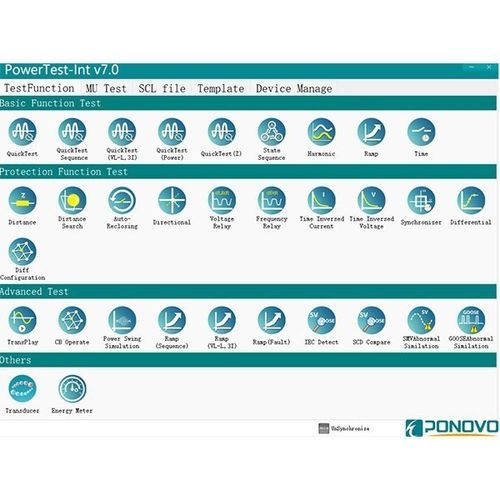

Pagina Test Function

• Organizza i test in pacchetti: Basic Function, Protection Function, Advanced Test e Others.
• Basic Function: QuickTest, QuickTest Sequence, QuickTest (VL-L, 3I), QuickTest (Power), QuickTest (Z), State Sequence, Harmonic, Ramp e moduli di test Time.
• Protection Function: Distance, Distance Search, Auto-Reclosing, Directional, Voltage Relay, Frequency Relay, Time Inverse Current, Time Inverse Voltage, Synchronizer, Differential e moduli di configurazione Differential.
• Advanced Test: TransPlay, CB Operate, Power Swing Simulation, Ramp (Sequence), Ramp (VL-L, 3I), Ramp (Fault), IEC Detect, SCD Compare, simulazioni anomale SMV/GOOSE.
• Others: moduli Transducer e Energy Meter per esigenze di test ausiliarie.

Pagina MU Test

• I test MU (Merging Unit) includono pacchetti Steady-state, Transient e Time.
• Steady-state: accuratezza dichiarata MU e test automatici di accuratezza MU.
• Transient: test del primo ciclo, test di errore di picco e costante di attenuazione (i due ultimi possono essere in sviluppo in alcune versioni).
• Time: moduli di sincronizzazione temporale MU e verifica del mantenimento del tempo MU.

Pagina SCL file

• Importare e gestire file SCL per la configurazione IEC. Formati supportati: .scd, .icd, .cid, .tscd, .ccd.

Pagina Template

• Creare, aprire e aggiornare template di test per standardizzare e accelerare le procedure.

Pagina Device Manage

• Visualizza le informazioni hardware e i dati relativi ai dispositivi per l'identificazione e la gestione dei banchi prova collegati.

Informazioni aggiuntive

• Nome/versione software: PowerTest Int V7.0
• Progettato come client universale per più banchi prova Ponovo (es.: L336EXi, PW366Ai, PNS330i)
• Capacità di uscita: uscite analogiche e digitali simultanee o tipo di uscita selezionabile
• Pagine principali: Test Function, MU Test, SCL file, Template, Device Manage
• Formati SCL supportati: scd, icd, cid, tscd, ccd

Specifiche tecniche

• Software: PowerTest Int V7.0
• Banchi compatibili: serie L336EXi, PW366Ai, PNS330i e altri banchi Ponovo di nuova generazione
• Uscite: analogiche e digitali (simultanee o separate)
• Pacchetti di test: Basic Function, Protection Function, Advanced Test, Others (Transducer, Energy Meter)
• Test MU: accuratezza in regime permanente, transitori (primo ciclo, errore di picco, costante di attenuazione), sincronizzazione temporale e verifiche di mantenimento del tempo
• Brochure: PowerTest Int Brochure (PDF)
