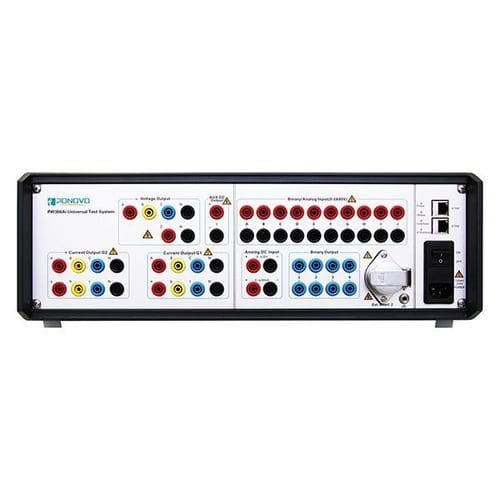

Tester potenza PW366Ai

di prestazionedi reteelettrico

Panoramica
Il PW366Ai (12×20A, 4×300V, 8 porte fibra ottica) è una nuova generazione di set di collaudo per relè di protezione, adatto sia per test convenzionali sia per test di relè digitali IEC61850. Offre uscite analogiche ad alta potenza e precisione, ampie I/O binarie e interfacce fibra ottica/Ethernet per automatizzare test di distanza, sovracorrente, direzionale, frequenza, tempo inverso e differenziale senza riconfigurare i cablaggi. Indicato per utility elettriche, centrali, produttori di relè e quadri, laboratori e università.

Caratteristiche

• 12 canali di uscita di corrente (20 A ciascuno) e 4 canali di uscita tensione (300 V) per segnali stabili e ad alta potenza.
• I/O ricche: 10 ingressi binari, 8 uscite binarie, 2 contatori e 12 uscite a basso livello per test sequenziali e remoti.
• Soglia ingresso binario regolabile (0 a ±600 VDC) o configurazione senza potenziale; alimentazione ausiliaria CC 0–300 V.
• Otto porte commutabili fibra ottica/Ethernet con supporto completo IEC61850 (SV/SMV, FT3 invio/ricezione) e pubblicazione/sottoscrizione GOOSE.
• Uscita simultanea di grandezze analogiche e digitali; gli ingressi binari possono essere acquisiti durante la sottoscrizione GOOSE.
• GPS integrato con supporto sincronizzazione IRIG-B e IEEE1588 (PTP) per prove sincronizzate temporalmente.
• Supporta importazione file RIO/XRIO per caricare impostazioni relè in template e associare tali impostazioni a sequenze di test automatizzate.
• Disponibili template relè gratuiti per test automatici; supporto per test MU a regime stazionario, transitorio, sincronizzazione oraria e controllo mantenimento tempo.
• Design modulare (6 moduli) per manutenzione semplice e rapido ricambio in campo.

Applicazioni

• Test di relè convenzionali con uscite di corrente/tensione e test di relè digitali tramite porte ottiche/Ethernet commutabili basati su IEC61850.
• Uscita analogica, I/O binarie, invio/ricezione SMV e pubblicazione/sottoscrizione GOOSE per una verifica completa della protezione.
• Simulazione di condizioni SMV/GOOSE anomale (perdita di frame, jitter, riordinamento di sequenza, deviazione di ritardo, qualità anomala, ecc.) per test di robustezza e analisi guasti di rete.
• Configurazione indipendente delle porte SV e GOOSE per la validazione della protezione digitale e l'analisi di rete.

Tabella tipi di segnale
1 - Uscita analogica + Ingresso binario (usato per testare relè tradizionali)
2 - Invio SMV + Sottoscrizione GOOSE (usato per testare relè completamente digitali)
3 - Uscita analogica + Sottoscrizione GOOSE
4 - Invio SMV + Ingresso binario
5 - Uscita analogica + Ingresso binario + Sottoscrizione GOOSE
6 - Invio SMV + Ingresso binario + Sottoscrizione GOOSE
7 - Uscita analogica + Ricezione SMV (usato per testare merging unit)
8 - Ricezione SMV + Sottoscrizione GOOSE (usato per analisi di rete)

Specifiche tecniche

• Modello: PW366Ai
• Uscite di corrente: 12 canali, 20 A ciascuno
• Uscite di tensione: 4 canali, 300 V
• Porte fibra ottica: 8 (porte ottiche/Ethernet commutabili)
• I/O binarie: 10 ingressi binari, 8 uscite binarie
• Contatori: 2
• Uscite a basso livello: 12
• Soglia ingresso binario: regolabile 0 a ±600 VDC o senza potenziale
• Alimentazione ausiliaria CC: 0 a 300 V
• Supporto protocolli digitali: IEC61850 (SV/SMV, FT3), pubblicazione/sottoscrizione GOOSE
• Sincronizzazione: GPS integrato; supporta IRIG-B e IEEE1588 (PTP)
• Importazione file: supporto RIO e XRIO per importare impostazioni relè nei template
• Test supportati: test di relè convenzionali (distance, overcurrent, frequency, directional, time-inverse, differential), MU regime stazionario/transitorio, sincronizzazione oraria, controllo mantenimento tempo
• Design: modulare (6 moduli) per facile smontaggio/montaggio
