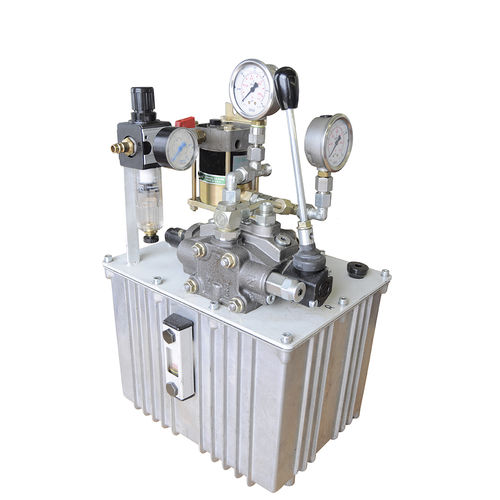

Centralina idraulica con motore pneumatico

per acqua

Centraline idrauliche ad alta pressione per acqua Oltre alle classiche unità oleodinamiche, Poppe + Potthoff Maschinenbau GmbH fornisce anche centraline idrauliche per acqua fino a 4.000 bar pronte da collegare. La struttura di tali centraline è in gran parte identica a quella di quelle oleodinamiche. Le centraline idrauliche per acqua vengono utilizzate, ad esempio, come mezzo di azionamento per le pompe di lavaggio nelle macchine utensili. Anche questi sistemi sono disponibili con diversi livelli di pressione e come mezzo di azionamento richiedono solo aria compressa proveniente dalla rete di aria compressa interna. La pressione di esercizio desiderata viene impostata sulle unità idrauliche tramite un riduttore di pressione sul lato dell’azionamento pneumatico. Con il rapporto di trasduzione (es.: 1:600) si ottiene la pressione di esercizio desiderata. Ad esempio, una pressione di ingresso di 5 bar corrisponde a una pressione di esercizio di 3.000 bar. Quando viene raggiunta l’alta pressione desiderata, la pompa si ferma automaticamente e quindi non consuma più energia. Una valvola di intercettazione consente la separazione dell’unità e della pressione in uscita. La valvola di espansione consente inoltre di scaricare la pressione nel serbatoio. Dati relativi alle prestazioni: (centraline da 4.000 bar): Pompa: azionamento pneumatico a semplice effetto Rapporto di trasduzione: 1:600 Vari campi di pressione: 100, 600, 1.000, 2.000 e 4.000 bar Pressione di esercizio max: 4.000 bar Pressione di azionamento dell’aria: P= 1 – 10 bar Capacità: secondo le esigenze Mezzo: acqua, emulsione acquosa
