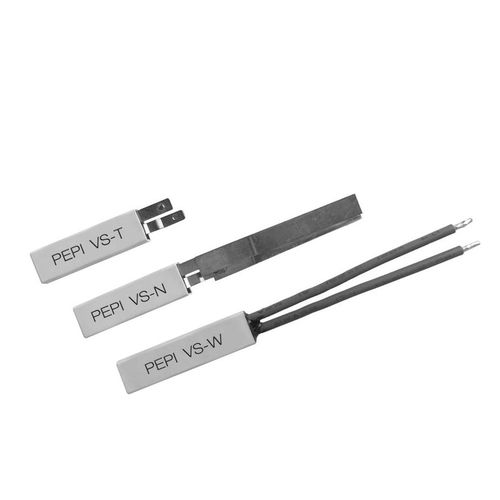

Protettore termico scatola in plastica VS series

a scatto rapido

I termoprotettori termici a scatto della serie VS sono caratterizzati da un design shunted in modo che l'elemento bimetallico non trasporta la corrente del circuito, consentendo loro di trasportare correnti maggiori rispetto ai protettori conduttivi del modello V. Le custodie ultra-piccole e dal profilo ribassato soddisfano i requisiti di spazio più ristretti dei piccoli pacchi batterie e dei piccoli motori a corrente continua. Tre diversi modelli presentano diverse configurazioni di cavi per soddisfare le esigenze di molte applicazioni. Caratteristiche ________________________________________ -Il design a scatto, la rapidità di apertura/chiusura rapida rendono l'azione di commutazione. -Design ultra compatto con un'elevata potenza dei contatti di commutazione. -"Disegno a caccia": L'elemento bimetallico non porta corrente. Il dispositivo crea o interrompe il circuito principalmente in base alla temperatura. Ciò si traduce in una riduzione dell'effetto di riscaldamento interno del dispositivo quando viene utilizzato in applicazioni con carichi di corrente più elevati. -Si resetta automaticamente quando la temperatura ambiente scende al di sotto del set point di calibrazione. -La custodia in plastica è elettricamente isolata dal circuito. -Temperatura di calibrazione preimpostata; non regolabile sul campo. Valutazioni dei contatti ________________________________________ -8 AMPS/18 VDC -3 AMPS/24 VDC -Corrente di interruzione massima: 100 AMPS/12 VDC Queste valutazioni sono applicabili per 6.000 e 10.000 cicli -N. file UL 873 E37151 -TUV R50042966 -60730-2-9: 2002 -EN 60730-1 Campo di taratura ________________________________________ -Disponibile da 40°C a 100°C in incrementi di 5°C con una tolleranza standard da ± 5°C a ± 10°C Temperatura di ripristino inferiore di circa il 30-35% rispetto alla temperatura di apertura
