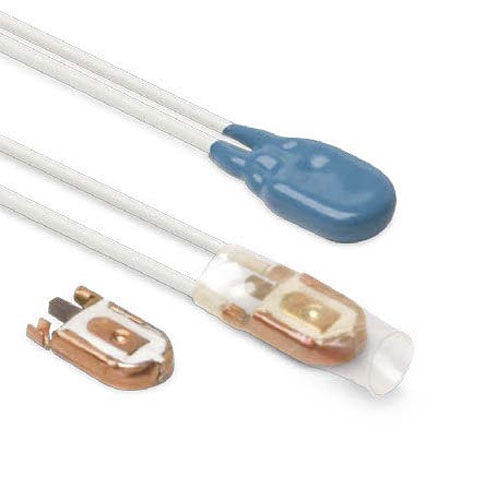

Protettore termico con rivestimento in resina epossidica 11MP series

a scatto rapido

Una linea di protettori termici a scatto che offre la versatilità a cui i clienti PEPI® si sono abituati in una nuova configurazione. Queste protezioni economiche ed affidabili hanno un ingombro ridotto ed è progettato per l'uso su carichi di tipo induttivo. Sono disponibili tre stili di base con vari elementi bimetallici per adattare la sensibilità di corrente e temperatura del dispositivo all'applicazione. Caratteristiche ________________________________________ -Il design a scatto, la rapidità di apertura/chiusura rapida rendono l'azione di commutazione. -Apre il circuito all'aumentare della temperatura (normalmente chiuso). -Costruzione bimetallica conduttiva: Il bimetallo trasporta la corrente di circuito per la massima sensibilità in condizioni di corto circuito. -Ingombro estremamente ridotto e design a basso profilo. -Disponibile con vari elementi bimetallici per soddisfare le esigenze di sensibilità dell'applicazione. -Temperatura di calibrazione preimpostata; non regolabile sul campo. -Tipo E: Epossidico incapsulato. -Tipo S: Manicotto isolante in mylar termoretraibile. -N-tipo: Senza manicotto isolante. Valutazioni dei contatti ________________________________________ -4,5 AMPS/250VAC (Tipo L Bimetallo) 10.000 cicli -7 AMPS/250VAC (H tipo bimetallo) 3.000 cicli -N. file UL e C-UL E42562 -EN 60730-2-9 N. file CA02 02987 EN 60730-2-2-2 N. file CA02 02988 Campo di taratura ________________________________________ -Disponibile con temperature di taratura nominali da 70°C a 160°C in incrementi di 5°C. -È disponibile una tolleranza standard di ±7°C, ±5°C. Configurazione standard ________________________________________ -I cavi standard sono calibro 22, approvazione UL1332, bianco, isolamento FEP, 200°C/300V. -Su richiesta sono disponibili diversi tipi di contatti. -La lunghezza massima del cavo per il tipo E è di 300 mm.
