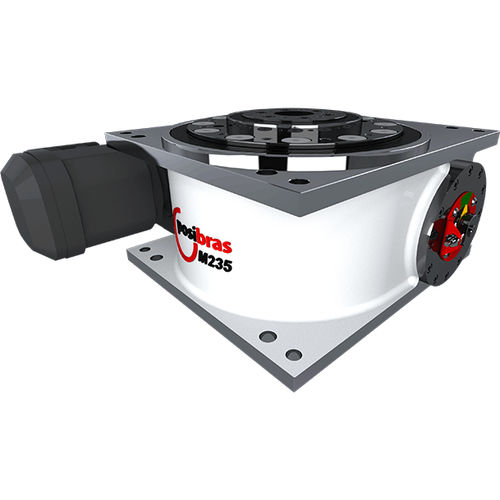

Tavola intermittente azionata a motore M235

orizzontaleverticalecompatta

La nostra tavola rotante a tavola rotante M235 è progettata per applicazioni che richiedono carichi medi. Compatta e leggera, può essere facilmente installata con sole 4 viti. Può essere installata orizzontalmente, verticalmente o capovolta (capovolta). Ideale per applicazioni come: - macchine perforatrici - fresatura - presse - saldatura - posizionamento dei pallet - fonderia - macchine speciali Per scegliere quale modello è la scelta migliore per il vostro progetto, è necessario conoscere i carichi, il momento d'inerzia della massa che verrà spostata, il tempo in secondi per il posizionamento e il numero di stazioni (fermate) A- Carico assiale massimo (*): Rappresenta la massa totale uniformemente distribuita sulla tavola rotante (o peso totale)(*) - il carico totale massimo si riferisce alle forze sulla tavola rotante. Ciò non significa che la tavola rotante sarà in grado di ruotare questa massa, poiché la rotazione dipende da tre fattori: - distanza angolare percorsa (o numero di stazioni) - accelerazione a velocità angolare - momento di inerzia totale (masse e distanza le masse sono dal centro del giradischi) B- Carico radiale massimo: Rappresenta forze perpendicolari al centro della piastra rotante, generalmente esercitate da attuatori esterni alla tavola rotante, allineate al centro di questa piastra - C- Coppia massima verticale: Rappresenta lo sbilanciamento delle masse sulla tavola rotante, o la torsione di questa tavola rotante, di solito causata da attuatori esterni alla tavola rotante che esercitano una forza assiale su un solo lato della tavola rotante - D- Coppia massima orizzontale: rappresenta le forze esterne nel senso di rotazione della tavola rotante, costringendo il piatto rotante a ruotare o a frenare
