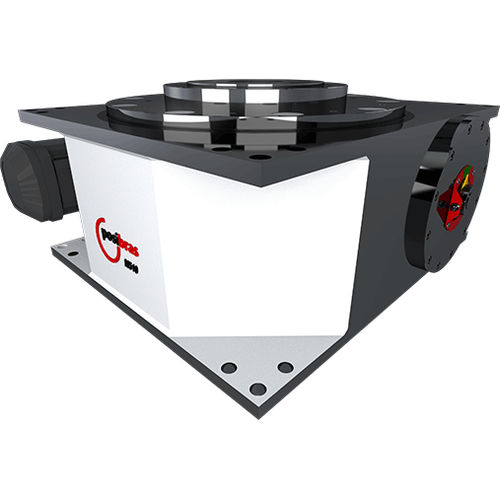

Tavola intermittente azionata a motore M510

orizzontaleverticaleper carico pesante

La nostra tavola rotante indicizzatrice M510 è progettata per applicazioni pesanti che richiedono carichi pesanti. Può essere installata orizzontalmente, verticalmente o capovolta (capovolta). Ideale per applicazioni come: - stazioni di saldatura robotizzata - linea di montaggio auto - spostamenti di pallet - macchine speciali Per selezionare quale modello verrà utilizzato nel vostro progetto, è necessario conoscere oltre ai carichi sottostanti, anche il momento di inerzia del set che verrà spostato, il tempo in secondi per il posizionamento e il numero di stazioni (fermate). Esempio: Momento d'inerzia 12Km2, velocità 1,5 secondi, 12 stazioni. A- Carico assiale massimo (*): Rappresenta la massa totale distribuita uniformemente sulla tavola rotante (o peso totale) (*) - il carico totale massimo si riferisce alle forze sulla tavola rotante. Ciò non significa che la tavola rotante sarà in grado di ruotare tale massa, poiché la rotazione dipende da tre fattori: - spostamento angolare (o numero di stazioni) - velocità angolare / accelerazione - momento d'inerzia totale (masse e distanza le masse sono dal centro del piatto girevole) B- Carico radiale massimo: Rappresenta forze perpendicolari al centro della piastra rotante, solitamente esercitate da attuatori esterni alla tavola rotante, allineate al centro di questa piastra. C- Coppia massima verticale: Rappresenta lo sbilanciamento delle masse sulla tavola rotante, o la torsione di questa tavola rotante solitamente causata da attuatori esterni alla tavola rotante che esercitano una forza assiale su un solo lato della tavola rotante. - D- Coppia massima orizzontale: rappresenta le forze esterne nel senso di rotazione della tavola rotante, costringendo la tavola rotante a ruotare o ad arrestare la rotazione.
