Anello magnetico per encoder angolare TPCD06

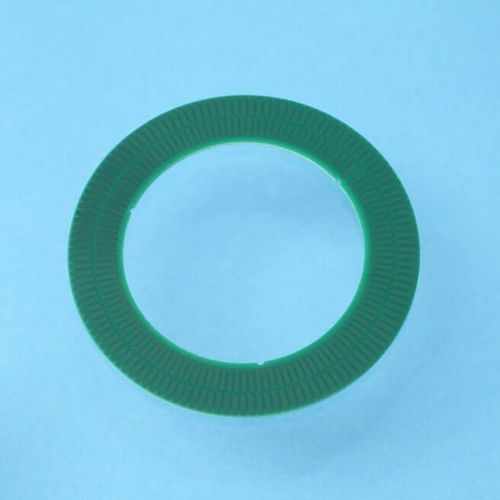

Ruota di codifica a doppia traccia con 128 periodi per encoder rotativi ID e IT. Il codewheel è costituito da un PCB con motivi di rame sul lato anteriore e con una superficie di rame semplice sul lato posteriore. Lo strato di rame sul retro funge da schermo contro le strutture metalliche dietro il codewheel. Il codewheel può quindi essere montato su un mozzo metallico o non metallico. Il codewheel contiene 3 semi-fori del diametro di 1 mm che possono essere utilizzati per l'allineamento. Numero di periodi 128 Diametro esterno 52.7 mm Diametro interno 36 mm Raggio di lettura 22.6 mm Spessore 0.73 mm
