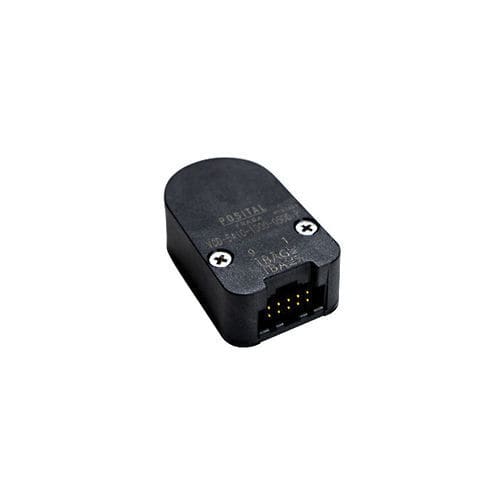

Encoder rotativo incrementale VCD-5LI0-HHHH-08DD-P

otticocon albero cavo non traversantemonogiro

Descrizione
POSITAL IXARC Mono giro encoder in kit. Incremental RS422 interfaccia, progettazione con mozzo (kit).

Interfaccia
Interfaccia: Incremental RS422
Pulses per Revolution: 1000, 1024
Output Incremental: A, /A, B, /B, Z, /Z
Configuration Remark: PPR: 1000, 1024

Uscite
Driver di Uscita: RS 422 (TTL)
Output Voltage High Level RS422 (TTL): Condition: current max. -20 mA, min. 2.4 V; condition: no...
Output Voltage Low Level RS422 (TTL): Condition: current max. +20 mA, max. 0.4 V; condition: no ...
Output Rise Time: 110 ns
Output Fall Time: 100 ns
Index Pulse Width: P0: in electrical °: Min. 60, typ.: 90, max: 120
Index Pulse Rise Time: t1 in ns: min. 50, typ. 100, max. 200
Index Pulse Fall Time: t2 in ns: min. -10, typ. 15, max. 25
Maximum Switching Current: 8 mA per Channel
Collegamento: Latching Pin Connector, 10 pin

Dati elettrici
Tensione di Alimentazione: 4.5 – 5.5 VDC
Consumo di Corrente: CPR < 500, no load: typ. 29 mA, max. 36 mA; CPR ≥ 500, no load: typ. 56 mA, max. 65 mA
Potenza Assorbita: ≤ 0.7 W
Protetto da Inversione di Polarità: No
Corto Circuito di Protezione: No
Max Load Capacitance: 100 pF
Massimo Ammessa Elettrico di Velocità: minimum value of [ (18*10^6)/PPR and 60000 ] 1/min
EMC Electrostatic Discharge: ± 4 kV, IEC 61000-4-2
MTTF: 6404 years @ 20°C and 40 % relative humidity

Sensore
Tecnologia: Ottico
Risoluzione Mono Giro: Incremental with Index (Kit)
Risoluzione Multi Giro: 0 bit
Precisione (INL): ±0.16°
Phase Angle: Pulse diagram Z: 90° ±30°
Duty Cycle: Pulse diagram X,Y: 180°±30°

Specifiche ambientali
Grado di Protezione (Involucro): IP40
Min Temperature: -40 °C (-40 °F)
Max Temperature: +100° C (+212° F)

Dati meccanici
Alloggiamento: Avvitato
Materiale Involucro: Polycarbonate 20% Glass Fiber Filled
Rivestimento Involucro: no Rivestimento
Tipo di albero: Mozzo
Kit Shaft Dimension: 8 mm
Materiale Albero: Aluminum
Opzioni di fissaggio albero: Albero con grani di bloccaggio
Massima assiale / radiale disallineamento: ± 0.25 mm / ± 0.05 mm
Disk Radial Position Tolerance: min. ± 0.127 mm, gap set by standard spacer tool
Peso: 0 (0.00 lb)
Inerzia del Rotore: ≤ 0.56 gcm² [≤ 3.06 x 10^-3 oz-in²]
Resistenza alle Vibrazioni: ≤ 20 g (5 Hz – 2000 Hz)
Tooling: 1-4pcs = One spacer, hex and centering tool per encoder (PO3

Collegamento elettrico (mappatura pin 10-pin)
1: Not Connected
2: Power Supply
3: GND
4: Not Connected
5: /A
6: A
7: /B
8: B
9: /Z
10: Z

Pulse diagram (segnalazione)
Il prodotto fornisce diagrammi di impulso per fasi e indice; specifiche temporali (rise/fall/width) incluse nei dati Uscite.

Ciclo di vita del prodotto
Stato: Nuovo

Caractéristiques / spécifications techniques

• Modello: VCD-5LI0-HHHH-08DD-P
• Marca: POSITAL
• Tipo: Encoder incrementale in kit (mozzo)
• Interfaccia: Incremental RS422
• PPR supportati: 1000, 1024
• Segnali: A, /A, B, /B, Z, /Z
• Alimentazione: 4.5 – 5.5 VDC
• Consumo: typ. 29–56 mA (dipende da CPR)
• Potenza: ≤ 0.7 W
• Max switching current: 8 mA per canale
• Max capacitanza carico: 100 pF
• Precisione: ±0.16° (INL)
• MTTF: 6404 anni @ 20°C e 40% RH
• Grado protezione: IP40
• Temperatura operativa: -40 °C … +100 °C
• Materiale involucro: Polycarbonate 20% GF
• Albero kit: 8 mm, Aluminum
• Montaggio: avvitato, con opzione albero con grani di bloccaggio
• Connettore: 10-pin latching
• Indice (Z): larghezza e tempi specificati (Min 60° typ 90° max 120°)
