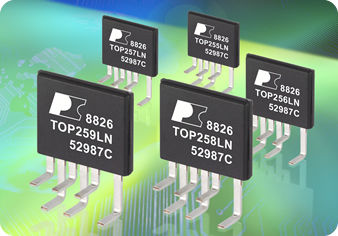

Transistor MOSFET 700 V | TOPSwitch-HX

di potenza

Descrizione TOPSwitch-HX incorpora un MOSFET di potenza 700 V, una sorgente di corrente commutata ad alta tensione, controllo PWM, oscillatore, circuito di spegnimento termico, protezione da guasti e altri circuiti di controllo su un dispositivo monolitico. Costi di sistema più bassi, maggiore flessibilità di progettazione Il funzionamento multimodale massimizza l'efficienza a tutti i carichi I nuovi pacchetti eSIP-7C ed eSIP-7F si basano sull'esperienza dei PI con pacchetti ad alta potenza e alta affidabilità Nessun dissipatore di calore richiesto fino a 35 W (fino a 48 W a 230 VAC) utilizzando confezioni P, G o M La protezione da sovratensione in uscita (OVP) è programmabile dall'utente per l'arresto di blocco/non blocco con rapido ripristino CA Il rilevamento della sottotensione di linea (UV) previene gli errori di spegnimento L'arresto per sovratensione di linea (OV) estende il limite di sovratensione di linea Preciso limite di corrente programmabile Avanzamento della linea ottimizzato per lo scarto dell'ondulazione della linea La frequenza 132 kHz (254Y-258Y e tutti i pacchetti E) riduce le dimensioni del trasformatore e dell'alimentatore (opzione mezza frequenza per applicazioni video) La stretta tolleranza dei parametri I2f riduce i costi di sistema Il jittering di frequenza riduce il costo del filtro EMI Il dissipatore di calore è collegato alla FONTE per basse emissioni elettromagnetiche Il riavvio automatico migliorato fornisce <3% della potenza massima in condizioni di corto circuito e di guasto ad anello aperto L'accurata funzione di arresto termico isteretico si ripristina automaticamente senza necessità di reset Avviamento dolce completamente integrato per ridurre al minimo lo stress all'avviamento La dispersione estesa tra DRAIN e tutti gli altri pin migliora l'affidabilità sul campo
