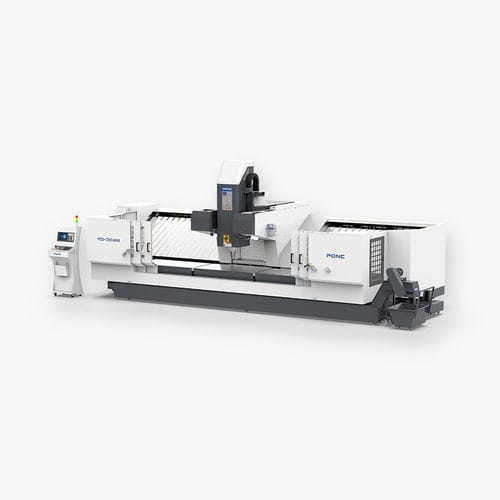

Centro di lavoro CNC a montante mobile PCD series3 assiverticaleper alluminio
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 3 assi
- Orientazione del mandrino
- verticale
- Struttura
- a montante mobile
- Materiale lavorato
- per alluminio, per acciaio, per ghisa, per rame, per metalli non ferrosi
- Testa del mandrino
- BT 40, BT 50, CAT40, SK40, CAT50, SK50
- Numero di utensili
- 16 utensili, 20 utensili
- Applicazioni
- di foratura, per l'industria automobilistica, per il settore aeronautico, per lavori pesanti, per pezzi di grandi dimensioni, per l'industria degli stampi, per l'aeronautica, per lavorazione meccanica pesante, per veicolo
- Altre caratteristiche
- di fresatura, ad alta prestazione, ad alta produttività, ad alta precisione di taglio, ad alta rigidità, di maschiatura, con portautensili, a motore lineare
- Corsa X
4.000 mm, 6.000 mm
(157 in, 236 in)- Corsa Y
800 mm, 1.200 mm
(31 in, 47 in)- Corsa Z
600 mm
(24 in)- Velocità di rotazione
8.000 rpm, 10.000 rpm
(50.265 rad.min-1, 62.832 rad.min-1)- Potenza
15 kW, 17 kW
(20,39 hp, 23,11 hp)- Velocità di avanzamento asse X
15.000 mm/min
(10 in/s)- Velocità di avanzamento asse Y
15.000 mm/min
(10 in/s)- Tempo per cambio utensile
6 s
- Peso totale
19.000 kg, 21.000 kg, 22.000 kg, 24.000 kg
(41.887,83 lb, 46.297,08 lb, 48.501,7 lb, 52.910,94 lb)- Altezza totale
3.600 mm, 3.700 mm
(141,7 in, 145,7 in)
Descrizione
Centro di lavoro verticale a corsa lunga per impieghi gravosi della serie PCD
- La macchina integra le funzioni di fresatura, foratura e maschiatura
- Lavorazione di profili metallici di varie lunghezze, come alluminio, acciaio, rame, ecc.
- Ampiamente utilizzato nei settori aerospaziale, automobilistico, della produzione di macchinari, ecc.
- La struttura a colonna mobile a doppio braccio garantisce elevata rigidità e precisione
- Basamento in ghisa con forte capacità di assorbimento degli urti ed elevata stabilità fisica
- Sistema di controllo numerico di prim'ordine con elevata stabilità di lavorazione
- Lunga corsa per la lavorazione di pezzi lunghi o di più pezzi corti con un unico serraggio
Rapidità sull'asse X: 40 m/min
Rapidità sull'asse Y: 30 m/min
Rapidità sull'asse Z: 20 m/min
Avanzamento di taglio X/Y/Z: 15 m/min
Precisione di posizionamento X/Y/X: 0,05/0,02/0,01 mm
Precisione di posizionamento della ripetizione: 0,01 mm
Altezza macchina: 3600 mm
Area coperta della macchina: 9500-11500*3150/3700 mm
Peso della macchina: 19000-24000 kg
---
