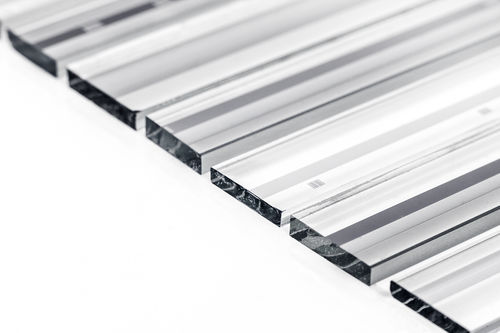

Riga lineare in vetro

per encoder lineare

Materiale Vetro - Vetro float selezionato Lunghezza massima - 3400 mm Proccessing - Scritto e rotto, taglio laser Rotture sui bordi - < 0,1 mm, linearità dei bordi 0,1 m/mm Macinato - Linearità dei bordi 0,05 mm/m Lucido - Linearità dei bordi 0,05 mm/m Modello Su vetro - Cromo sputterizzato Tolleranza massima della larghezza della linea di graduazione - ±5% Precisione di graduazione - ±1;±2;±3 μm (L<1 m); 2;±3 (L<3,4 m); ±5 Graduazioni parallelismo al bordo del vetro - 400 mm - rettangolare, se L < 400 mm - qualsiasi forma desiderata dal cliente. Lunghezza massima disponibile della linea di graduazione - 15 mm Rivestimento - Alluminio, ossido di silicio, cromo, cromo antiriflesso... Struttura del modello Traccia incrementale; Traccia incrementale con passo fisso o variabile e traccia con segno di riferimento; Traccia incrementale e assoluta + tacca di riferimento e afodizzazione.
