Questo modulo deve essere usato solo per sostituire moduli difettosi in un'installazione esistente. Per le nuove installazioni, utilizzare invece il PD 840
Il modulo contiene 16 canali di ingresso analogico per tensione (0-100 mV) o ingressi per termocoppie (tipo R, S, B, J, T, E, K & N) e un ingresso Pt-100. Il modulo fornisce la conversione interna delle misure di tensione in unità ingegneristiche. In caso di utilizzo della termocoppia, la calibrazione e la linearizzazione sono applicate automaticamente. I segnali d'ingresso sono filtrati e soppressi contro le interferenze di 50 e 60 Hz.
Tensione di alimentazione: 24 V DC.
16 Ingressi ad alta risoluzione (15 bit) 0-100mV o termocoppia
Linearizzazione per i tipi di termocoppia: R,S,B,J,T,E,K & N
1 Ingresso Pt-100 ad alta risoluzione (15 bit)
Segnali d'ingresso filtrati
Soppressione del rumore a 50 e 60 Hz
Limite di livello alto e basso su ogni canale
Funzione avanzata di autotest
Protezione da sovraccarico
Comunicazione P-NET Fieldbus
Timer watchdog
Modulo di montaggio su guida (DIN / EN)
Approvato EMC (89/336/CEE)

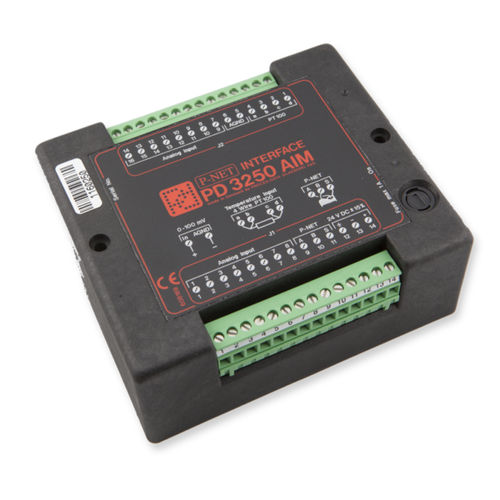

Il modulo di interfaccia analogica (AIM) PD 3250 fa parte di una serie di unità di controllo di processo distribuite
distribuiti, destinati all'uso all'interno di un sistema P-NET Fieldbus. Fornisce un'interfaccia altamente versatile per trasduttori di misura che generano segnali di tensione analogici (0 -100 mV), e per una vasta gamma di dispositivi a termocoppia.
Il PD 3250 fornisce la conversione interna delle misure di tensione in qualsiasi unità ingegneristica
che rappresenta il processo analogico monitorato e controllato. Nel caso di utilizzo di termocoppie
termocoppia, vengono automaticamente applicati il ranging e la linearizzazione, a seconda del particolare
tipo di termocoppia definito.
---
