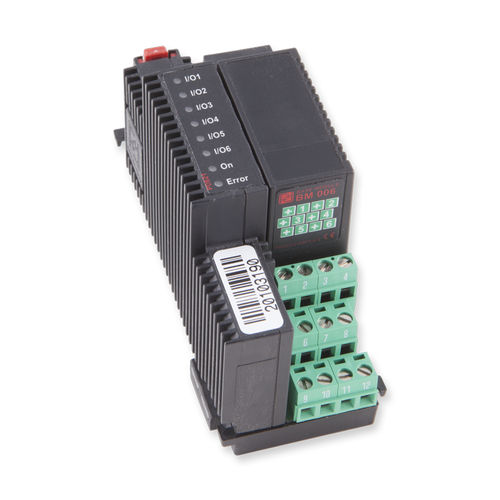

Modulo I/O digitale PD621

di correntedi tensioneconfigurabile

- I/O digitali configurabili individualmente per segnali a 24 volt nominali e carichi da 1 amp (2 amp). - Funzioni di ingresso e uscita integrate. - Conteggio autonomo fino a 200 Hz - Misura della corrente di carico - Protezione da sovraccarico/sottocarico e allarme. - Autotest interno avanzato. - Ampia gamma di alimentazione. - Ampia gamma di temperature. Il PD 621 ha sei canali digitali di uso generale, che normalmente sono tutti configurati per l'ingresso o l'uscita. Quando è configurato come dispositivo di ingresso, viene utilizzato il modulo base BM 005. Quando è configurato come dispositivo di uscita, si usa il BM 006. In alternativa, configurando i canali 1-4 come ingressi e i canali 5 e 6 come uscite, questi ultimi possono utilizzare i due relè incorporati nel BM 004. Tutte queste combinazioni consentono un facile montaggio su guida DIN. Il diagramma mostra i circuiti I/O e le possibilità di connessione per un PD 621 Alimentazione DC: Nom. min. max. 24.0 V 18.0 V 32.0 V Ondulazione: max.5 Consumo di energia @ 24Vdc Tutte le uscite/ingressi = ON max.45 mA Tutte le uscite/ingressi = OFF max.30 mA Fabbisogno di corrente all'accensione: max.60 mA Ingresso digitale Tensione d'ingresso a ON: 9 V Isteresi d'ingresso min.0.3 V Corrente d'ingresso a ON: max.3.4 mA Frequenza d'ingresso: max.200 Hz Uscita digitale Corrente di avvio (durata max. 2 sec.) max.2 A *) Corrente di carico a ON (solo Sink) max.1 A Corrente di perdita a OFF max.500 μA Ritardo di spegnimento per cortocircuito (corrente > 2 A) max.100 μsec Risoluzione Oneshot e Dutycycle 15.625 msec
