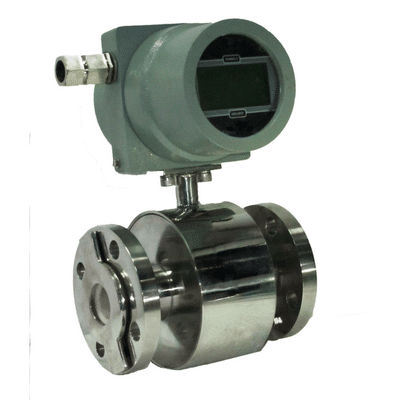

Misuratore di portata elettromagnetico

magneticovolumetricoper liquidi

Costruzione di misuratore di portata elettromagnetico La parte elettronica è costituita da un indicatore di flusso di tipo testa che contiene il chip del controllore a microprocessore montato sul circuito elettronico. Ha il display LCD, che mostra la portata di corrente e il flusso commutativo totale. Inoltre, ha una funzione di trasmissione con uscita 4-20 mA e comunicazione RS 485 con allarme di alto e basso flusso. Per il suo funzionamento richiede un'alimentazione esterna di 24 VDC o 230 VAC. La parte meccanica è costituita da tubo di flusso, rivestimento in PTFE o neoprene, elettrodo, bobina magnetica, connessione a flangia. Il materiale del tubo di flusso è parte non bagnata e dovrebbe essere del materiale non magnetico come SS 304 o SS 316. La scelta del materiale di rivestimento deve essere effettuata in base alla temperatura, alla proprietà corrosiva e alla compatibilità del fluido misurato. Il neoprene può resistere agli acidi deboli in generale, alla corrosione alcalina e può resistere a temperature fino a 80°C, ma ha una resistenza all'usura. Come PTFE (Teflon) ha bassa resistenza all'usura e hanno una buona compatibilità con quasi tutti gli acidi forti, chimici, corrosione alcalina, ETP Water, Waste Slurry. E può resistere a temperature fino a 180˚C. La scelta del materiale dell'elettrodo deve essere in base alla corrosività del fluido misurato Caratteristiche silenziose Totale / totale accumulato / totale / portata Controllo automatico di tubi pieni e vuoti Tempo di risposta ultraveloce 4-20mA e uscita a impulsi allarme alto e basso (uscita a 2 relè) Modbus (RS485) Può gestire fanghi e particolato pesante Buona precisione (da 0,5 a 1%) Riesce a rispondere bene ai flussi in rapida evoluzione
