Misuratore di portata a diaframma

volumetricoper gascon flangia

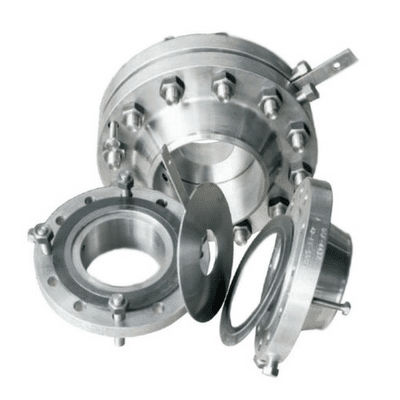

Costruzione di un flussometro ad orifizio Il flussimetro ad orifizio fornisce una disposizione semplice ed economica per la misurazione della portata attraverso una tubazione. L'assemblaggio della flangia di orifizio consiste in una coppia di flange, guarnizioni, bulloni dado. Piastra orifizio più importante che è una sottile piastra circolare con un foro concentrico circolare a spigolo vivo. La piastra orifizio è installare concentrico con le flange o tubo con prese di pressione. Considerando una delle tre coppie di norme coperte dalla norma ISO 5167 e da altre norme. Ci sono diversi tipi di orifizio disegni disegni orifizio utilizza in impianti di processo industriale per la misurazione del flusso. come bordo quadrato concentrico, quadrante bordato, ingresso conico, eccentrico, segmento. Caratteristiche del contatore di orifizio Lo spessore delle piastre Orifizio è di circa 3,18 a 6,35 mm L'installazione delle piastre orifizio è facile. Gli orifizimetri sono la soluzione economica quando si tratta di misurare la portata in tubazioni di grandi dimensioni. Il materiale più utilizzato per l'utilizzo del diaframma è l'acciaio inossidabile, quindi compatibile per quasi tutti i tipi di misurazione dei fluidi. il rapporto di turndown dei piatti dell'orifizio è inferiore a 5:1. La precisione delle piastre Orifice è buona per alte portate. Le piastre d'orifizio sono consigliate per applicazioni con fluidi puliti, gas e vapore. Le piastre d'orifizio hanno generalmente una precisione che va dal 2 al 4% del fondo scala. L'effetto della viscosità dei fluidi è elevato nelle piastre Orifice. Le piastre d'orifizio sono accessibili per tubi di tutte le dimensioni. Nel caso in cui la perdita di carico sia libera, queste piastre si rivelano economiche ed efficienti per la misura di portate in tubi di grandi dimensioni, cioè tubi con diametro che vanno oltre i 6 pollici e 6 pollici
