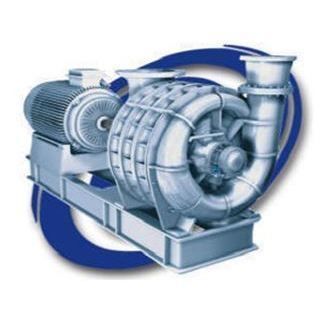

Soffiante di gas

multistadioper il trattamento delle acque grezzein alluminio

Panoramica
I soffiatori industriali Continental sono progettati per applicazioni industriali impegnative in diversi settori. Con oltre 40 anni di attività e più di 30.000 unità prodotte, la generazione più recente privilegia elevata efficienza. Le unità standard coprono portate da 100 a 55.000 m3/h e pressioni nominali intorno a 2 bar.

Applicazioni
Questi soffiatori operano in una vasta gamma di condizioni climatiche e industriali, incluse aree artiche e regioni molto calde. Installazioni tipiche comprendono impianti per l'industria del gas e impianti di depurazione in regioni quali Siberia, Egitto ed Emirati Arabi Uniti.

Caratteristiche di progettazione

• Testate di aspirazione e scarico e partizioni intermedie in ghisa o alluminio.
• Le unità possono includere fino a 10 stadi di consegna a seconda della pressione richiesta.
• Testate e sezioni intermedie sono fissate con tiranti in acciaio; le connessioni aspirazione/scarico sono normalmente verticali ma possono essere fornite in orizzontale su richiesta.
• La tenuta tra i componenti è garantita da guarnizioni speciali.

Rotore
I rotori sono pressofusi in lega di alluminio ed equilibrati staticamente dopo lavorazione. I profili possono essere radiali o curvi. Il rotore finito è montato su un albero in acciaio al carbonio e l'assieme è equilibrato dinamicamente per garantire un'ampiezza minima di vibrazione di 30 MIC.

Cuscinetti e tenuta
I cuscinetti sono alloggiati in supporti indipendenti in ghisa avvitati alle testate di aspirazione e scarico per semplificare l'accesso alla manutenzione. Le opzioni di tenuta comprendono staffe in grafite o, per macchine di grandi dimensioni, anelli in fibra di carbonio collegati mediante molle in acciaio inox per minimizzare le perdite. Per gas aggressivi è disponibile una doppia tenuta meccanica. I cuscinetti sono normalmente lubrificati con grasso o olio speciale.

Documentazione
La documentazione del prodotto e le brochure tecniche sono disponibili in formato PDF per dettagli sulle specifiche e sui dati di selezione.

Specifiche tecniche

• Intervallo di portata: 100 a 55.000 m3/h
• Pressione tipica: 2 bar
• Fino a 10 stadi di consegna (a seconda della pressione)
• Testate e partizioni: ghisa o alluminio
• Assemblaggio con tiranti in acciaio
• Connessioni: normalmente verticali, orizzontali su richiesta
• Tenuta: guarnizioni speciali; staffa in grafite o anelli in fibra di carbonio con molle inox per macchine grandi
• Rotore: fusione in lega di alluminio, equilibrato staticamente e dinamicamente; profili radiali o curvi; montato su albero in acciaio al carbonio
• Vibrazioni dopo bilanciamento dinamico: ampiezza minima 30 MIC
• Cuscinetti: supporti indipendenti in ghisa; lubrificazione con grasso o olio speciale; opzione doppia tenuta meccanica per gas aggressivi
• Storico: oltre 30.000 unità prodotte in oltre 40 anni
