Regolatore di portata volumetrico

idraulico

Panoramica Nelle vasche di sedimentazione secondaria le acque trattate vengono chiarificate e i fanghi ispessiti separando il fango attivo dall'effluente chiarificato. I fanghi secondari hanno una densità prossima a quella dell'acqua, rendendo difficile la sedimentazione. Come unità finale in molte linee di depurazione, la vasca secondaria deve mantenere elevata efficienza di chiarificazione per limitare solidi sospesi, fosforo e COD nello scarico.

Sfide operative Mantenere una chiarificazione stabile è la principale sfida operativa. I sintomi includono lavaggio della sospensione e aumento di fosforo nell'effluente. Studi idraulici e modellazione CFD indicano che una colonna di ingresso fissa, incapace di adattarsi alle condizioni variabili, è una causa comune di disturbi e risospensione dei fanghi.

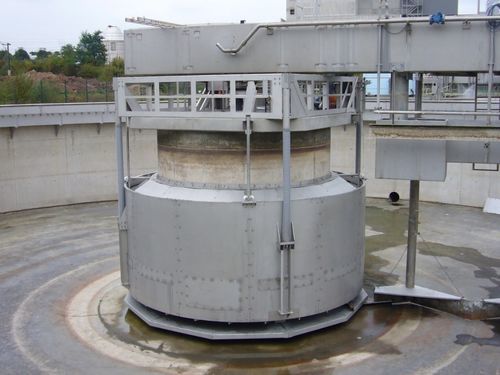

Hydrograv – principio di funzionamento Un afflusso fisso posto sopra il tappeto fangoso genera turbolenze ascendenti e "nubi" di fango lavando lo strato superiore. Afflussi posti molto sotto il tappeto possono anche trascinare fanghi ispessiti durante portate elevate, creando un effetto ugello. Hydrograv Adapt risolve questi problemi con una colonna di ingresso regolabile che modifica altezza e apertura per preservare la separazione tra effluente chiarificato e strato di fanghi in condizioni operative variabili.

Controllore e strategia di controllo Per ogni impianto viene sviluppato un programma controllore personalizzato basato su simulazioni CFD e dati operativi storici. Il controllo utilizza segnali di processo online (portata, concentrazione di fango, temperatura, indice di fango, grado di ricircolo) invece di basarsi esclusivamente sulla misura diretta del tappeto fangoso. Ciò consente di anticipare le tendenze e regolare proattivamente altezza e apertura dell'afflusso.

Hydrograv - benefici operativi

• Stabilizza le prestazioni di chiarificazione delle vasche di sedimentazione secondaria in presenza di condizioni idrauliche e di processo variabili
• Può aumentare significativamente l'efficacia operativa del decantatore e ridurre gli scarichi incontrollati di sedimenti
• Limita il trascinamento dei solidi sospesi, contribuendo a ridurre fosforo e COD nell'effluente
• Adatta automaticamente la geometria di ingresso alle variazioni di portata e allo stato dei fanghi

Varianti prodotto / immagini Esempi di configurazioni meccaniche: regolatore "Bellows" (tipo soffietto) e regolatore "Cylinder" (tipo cilindro) come varianti della famiglia Hydrograv.

Documentazione Documentazione tecnica dettagliata, schede prodotto e brochure sono fornite (vedere i file PDF del prodotto per dettagli di installazione, curve idrauliche e descrizione della logica di controllo).

Caratteristiche tecniche / specifiche

• Colonna di ingresso regolabile: Hydrograv Adapt
• Programma controllore personalizzato per ogni impianto basato su simulazione CFD e dati operativi storici
• Ingressi di controllo: portata istantanea, concentrazione di fango, temperatura, indice di fango, grado di ricircolo (segnali online)
• Regola sia altezza che apertura dell'afflusso per mantenere la separazione tra effluente chiarificato e strato di fanghi
• Progettato per ridurre solidi sospesi, fosforo e COD nell'effluente e per limitare lo scarico di sedimenti
• Disponibili diverse soluzioni meccaniche (es. tipo soffietto, tipo cilindro)
