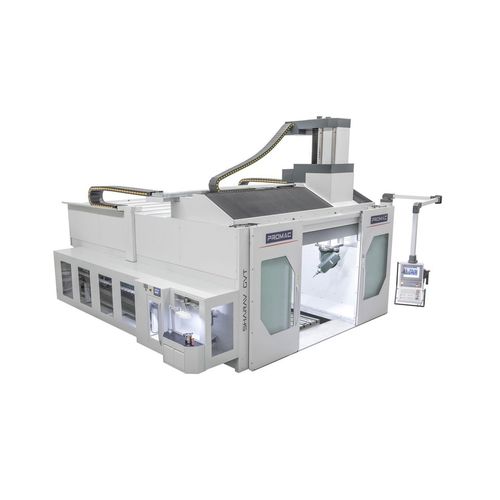

Centro di lavoro CNC a tavola fissa SHARAV GVT series
3 assi5 assi4 assi

centro di lavoro CNC a tavola fissa
centro di lavoro CNC a tavola fissa
centro di lavoro CNC a tavola fissa
centro di lavoro CNC a tavola fissa
centro di lavoro CNC a tavola fissa
centro di lavoro CNC a tavola fissa
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Numero di assi
3 assi, 5 assi, 4 assi
Orientazione del mandrino
verticale
Struttura
a portale, a tavola fissa
Testa del mandrino
HSK A-63, HSK-100-A, HSK-100
Numero di utensili
60 utensili, 120 utensili, 32 utensili, 20 utensili, 200 utensili, 300 utensili, 64 utensili
Applicazioni
di foratura, per l'industria automobilistica, per il settore aeronautico, per l'industria degli stampi
Altre caratteristiche
di fresatura, ad alta velocità, di precisione, con cambio pallet, con carico/scarico automatizzato, con testa inclinabile
Corsa X

2.500 mm, 3.500 mm
(98 in, 138 in)

Corsa Y

Min.: 2.200 mm
(87 in)

Max.: 32.000 mm
(1.260 in)

Corsa Z

Min.: 1.200 mm
(47 in)

Max.: 1.500 mm
(59 in)

Velocità di rotazione

6.000 rpm, 12.000 rpm, 15.000 rpm, 20.000 rpm
(37.699 rad.min-1, 75.398 rad.min-1, 94.248 rad.min-1, 125.664 rad.min-1)

Potenza

30 kW, 37 kW, 40 kW
(40,79 hp, 50,31 hp, 54,38 hp)

Rotazione piano di lavoro (asse C)

200 °

Velocità di avanzamento asse X

30.000 mm/min
(20 in/s)

Velocità di avanzamento asse Y

30.000 mm/min
(20 in/s)

Peso totale

42.000 kg, 48.000 kg
(92.594,15 lb, 105.821,89 lb)

Lunghezza totale

6.920 mm, 7.680 mm
(272,4 in, 302,4 in)

Larghezza massima

5.890 mm, 7.690 mm
(231,9 in, 302,8 in)

Altezza totale

5.040 mm
(198,4 in)

Descrizione

è un centro di lavoro ad alta velocità con traversa mobile di tipo gantry e tavola fissa. Il concetto costruttivo è la giusta combinazione per soddisfare un’ampia gamma di lavorazioni per i seguenti settori: - STAMPI; - AUTOMOBILISTICO; - AEROSPAZIALE; - MECCANICA DI PRECISIONE; - PROTOTIPI; - e altre applicazioni speciali. SHARAV GVT permette di eseguire, con un’ unica operazione di staffaggio, lavorazioni di sgrossatura, semi-finitura, finitura e foratura su tutti i lati/facce del pezzo anche in 5 assi continui. Il centro di lavoro è interamente progettato e costruito all’ interno di Promac, utilizzando i più avanzati software di progettazione 3D e strumentazioni di analisi FEM
