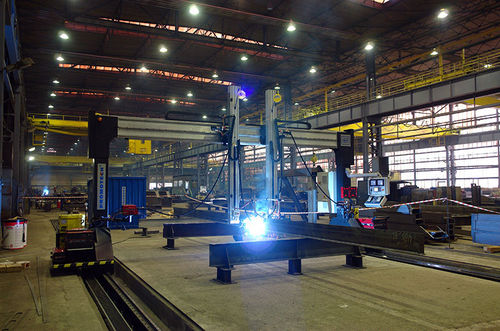

Sistema di saldatura a rulli GWS

verticalea portaledi alta precisione

Il sistema di saldatura a portale è destinato alla saldatura longitudinale di travi strutturali lunghe con anima in posizione verticale e con compensazione attiva delle posizioni di lavoro delle torce. Può essere integrato con impianti di saldatura MIG/MAG o SAW secondo le esigenze particolari del cliente. La versione standard comprende 5 assi a controllo numerico, controllati da un sistema informatico con display grafico TFT. La compensazione attiva della posizione di entrambe le torce rispetto al cordone di saldatura permette una precisione di 0,1 mm. Il sistema comprende un riduttore planetario di alta precisione che non richiede manutenzione e tutti gli assi sono alimentati da servomotori di alta classe controllati da un inverter digitale. Le guide lineari di alta precisione assicurano un movimento preciso e regolare di tutti gli assi del sistema. I porta torce sono montati sui supporti della macchina tramite giunti anticollisione. La sua costruzione rigida e resistente è basata su profili di alluminio. Caratteristiche principali Il GWS è controllato da un controller digitale Il sistema comprende un riduttore planetario ad alta precisione che non richiede manutenzione Tutti gli assi sono alimentati da servomotori di alta classe Ogni servomotore è controllato da un inverter digitale Le guide lineari di alta precisione assicurano un movimento preciso e regolare di tutti gli assi del sistema I porta torce sono montati sui supporti della macchina tramite giunti anticollisione La costruzione rigida e robusta è basata su profili in alluminio Il GWS è dotato di sistemi di sicurezza attiva per la protezione del personale Il software del sistema può essere personalizzato in base alla tecnologia di saldatura del cliente A seconda del tipo di impianto di saldatura c'è la possibilità di registrare i parametri di saldatura come la corrente e la tensione in funzione del tempo
