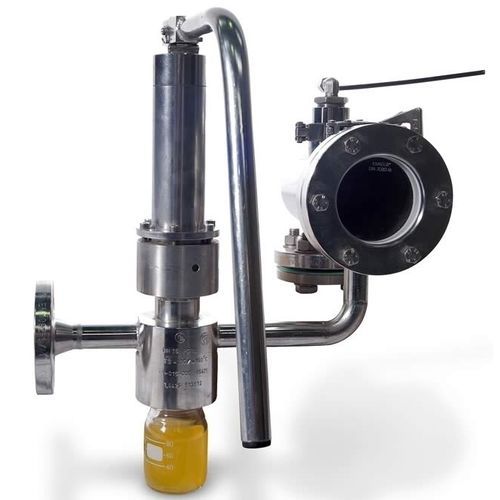

Campionatore di liquidi Delta P

a vuotoa volume fisso

OTRS - Estrae un campione liquido da reattori e recipienti tramite un tubo di immersione. - Il campione è rappresentativo, a volume fisso e non può traboccare dal flacone. - Le ampie porte della valvola e lo spazio morto minimo impediscono l'intasamento. - Tutte le parti bagnate sono realizzate con materiali resistenti alla corrosione. Funzionamento - Il tubo di immersione viene spurgato con azoto. - Si applica il vuoto e il campione viene aspirato attraverso il tubo di supporto che trabocca e riempie la camera di campionamento. - Si applica l'azoto e si drena il campione in eccesso nella camera di campionamento. - Il volume fisso di campione nel tubo di livello viene trasferito nella bottiglia del campione. Caratteristiche - Valvola a sfera di isolamento rivestita in PFA. - Valvola di campionamento in Hastelloy®. - Camera e bottiglia di campionamento in vetro borosilicato. - Protezione da sovraccarico e valvola di ritegno. - O-Ring in Kalrez®. - Attacco bottiglia standard ISO GL 45. - Pressione nominale: da 0 a 10 bar gauge - Temperatura: da -20° C a 180° C Opzioni - Pannello di utilità per azoto, vuoto e sfiato come nel modello di lavoro. - Blocco del setto dell'ago con armadietto per il trasferimento contenuto del campione nella bottiglia. - Cassetta portaoggetti per applicazioni OEL ad alto contenimento. - L'attacco per la bottiglia del campione può essere lavorato per adattarsi alla bottiglia fornita dal cliente Campionatore a bassa temperatura Il campione è rappresentativo Funzionamento - Il campione viene prelevato dal processo e portato al campionatore - Il campione viene isolato nella camera di campionamento - La pressione viene sfiatata - L'operatore preleva il campione richiesto - L'eccesso viene spurgato nel reattore Caratteristiche - Hastelloy C22 o acciaio inox 316 - Possibilità di realizzare diverse disposizioni flangiate. - Temperatura da -100° a 180°C. Opzioni - Può essere dotato di armadio di contenimento o glovebox. - L'attacco per la bottiglia del campione può essere lavorato per adattarsi alla bottiglia fornita dal cliente.
