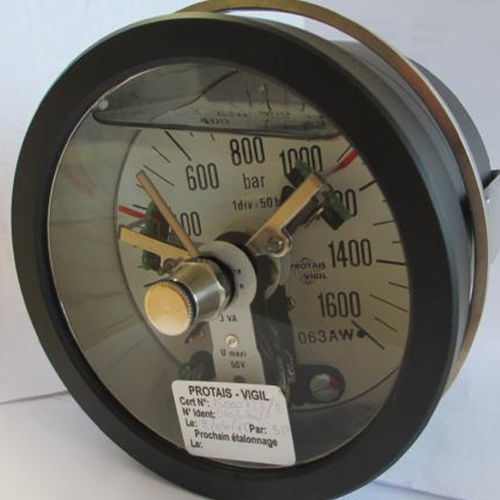

Manometro con quadrante ILS - 53

G 1/2in vetroin ottone

Questa denominazione designa tutti i dispositivi di commutazione che chiudono o aprono uno o più circuiti in funzione della posizione dell'ago del manometro. -I rilevatori ILS sono composti da 2 contatti flessibili sigillati in un tubo di vetro riempito di gas neutro. Quando il magnete, azionato dall'ago del manometro, si trova in prossimità del rilevatore ILS, i due contatti flessibili aderiscono e chiudono il circuito. Sono normalmente del tipo a chiusura: - Chiusura del rilevatore in caso di riduzione della pressione: funzione 1. - Chiusura del rilevatore in caso di aumento della pressione: funzione 2. Capacità di chiusura: 3 W o 3 VA. Intensità massima: 0,25 A (per U = 12 V). Tensione massima: 50 V (per I = 20 mA) (valori indicati su circuiti resistivi). Collegamento elettrico: connettore in plastica DIN 43650 / Scatola di derivazione PG9. QUESTO TIPO DI CONNETTORI SOSTITUISCE FAVOREVOLMENTE I CONTATTI ELETTRICI A SECCO PER : CONTROLLO AUTOMATICO: nessun effetto di rimbalzo al punto di regolazione, non ci sono microtagli. COMMUTAZIONE IN LIQUIDO ASSORBITORE DI URTI: la capacità di interruzione è superiore a quella dei contatti elettrici a secco ed è possibile l'utilizzo di glicerina e di sidepalina come liquido assorbitore di urti.
