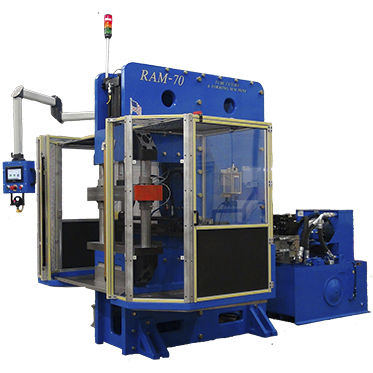

Formatrice di estremità di tubi RAM-70

di tubiper metalloCNC

Descrizione Macchina per la formatura progressiva di estremità del ram a 7 posizioni da 70 ton e troncatrice per tubi da 0,125''- 7,0''' di diametro. Ram-70 ha la capacità di taglio del tubo per il dopo curva. La tecnologia di taglio dei tubi di Proto-1 è leader del settore e consente un taglio rapido, senza bave. Applicazioni di fine modulo RAM-70 di Proto-1: offset si espande, cappetta, cappetta, piercing, trim/form, riduzione tubo, piegatura, piegatura, swaging, spline, scanalatura, perforazione, perforazione, bordatura, svasatura, scantonatura, intaglio e perline di grandi dimensioni. Specifiche Diametro del tubo: .125 " - 7,0 " - 7,0 " Muro del tubo: .020 " - .120" - .120" Tempo ciclo: Dipende dall'attrezzatura e dal materiale (Contattare le vendite per maggiori informazioni) Morsetto Cilindri Idraulici (70 ton verticale con alesaggio da 8" e corsa da 18") Cilindri idraulici Ram (70 ton orizzontale con alesaggio da 8" e corsa da 14") Tooling Shuttle Bar: navetta servocomandata a 7 posizioni (1 tubo di arresto e 6 utensili) Dimensioni 138.9" lunghezza x 96.6" larghezza x 114.1" altezza Caratteristiche standard Garanzia: Un anno dalla data di consegna Tensione: Standard (480v/60hz/3fase) Controlli: PLC Allen Bradley Schermo operativo: Allen Bradley HMI Touchscreen Serbatoio dell'olio: 200 galloni Raffreddamento olio idraulico: Sistema di raffreddamento ad aria del ventilatore Raffreddamento di parti/attrezzature: Sistema di raffreddamento allagamento con vaschetta di raccolta acqua Colore vernice: Proto-1 blu Inizio ciclo: Interruttore a dito Tecnologia FAST Caratteristiche di sicurezza Barriere fotoelettriche Arresto di emergenza sul forcellone Punto di blocco pneumatico Punto di blocco elettrico Facoltativo Le certificazioni UL o CUL possono essere aggiunte con costi aggiuntivi Sono disponibili altre opzioni di alimentazione che possono essere quotate Controllo personalizzato disponibile su richiesta e può essere quotato Fissaggi su misura per tubi Raffreddamento ad acqua disponibile su richiesta Caratteristiche di sicurezza personalizzate disponibili su richiesta
